【ヨリ線の周波数特性解析】

ヨリ線の周波数特性解析の事例です。
周期的な形状であるため、部分的に切り出した解析モデルを作成します。

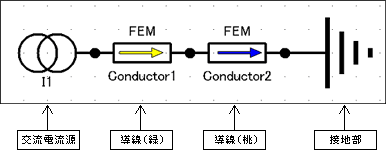

回路エディタで電流の流れる方向、流れる領域、導線の電気的なつながりを設定し、解析をおこないます。

モデル図   ヨリ線の周波数特性解析

● 解析結果

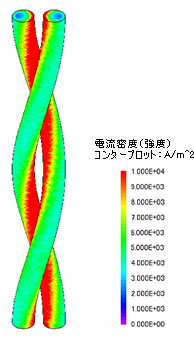

解析結果として、電流密度(強度)の絶対値を示します。
入力電流の周波数が上昇するにつれ、電流密度分布の偏りが顕著になる様子がわかります。
また、導線に流れる電流値などを出力できるので、インピーダンスやインダクタンスの周波数特性を評価できます。

解析結果 解析結果2
