  Inspire 最適化事例

【クランクシャフトの機構解析(コネクティングロッドの最適化)】

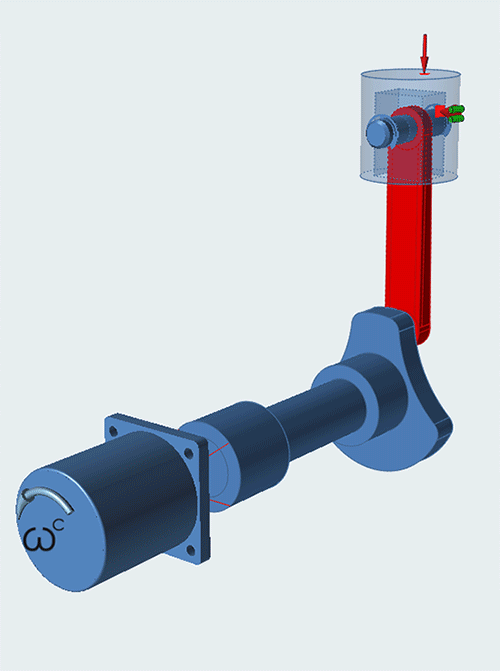

クランクシャフトの機構解析(コネクティングロッドの最適化)モデル図

モデル図

クランクシャフトの挙動を模擬したモデルで機構解析(モーション解析)をおこない、コネクティングロッドのトポロジー最適化をおこないます。ピストンに荷重を設定し、クランクシャフトをモーターで強制回転します。

モーション解析

ピストンとコネクティングロッドの間にピンジョイントを、クランクシャフトとコネ クティングロッドの間にヒンジジョイントをそれぞれ設定します。 各ジョイントにかかる周期的な荷重を評価します。



モーション解析を実施してジョイントの荷重を解析1モーション解析を実施してジョイントの荷重を解析2

モーション解析を実施してジョイントの荷重を解析

モーション解析の結果を利用してトポロジー最適化を実施

最適化結果

モーション解析の結果を利用してトポロジー最適化をおこないます。
最適化した形状はPolyNURBSでフィッティングをおこない、滑らかな形状でCADファイルに出力可能です。
