当社のユーザ様向けにAnyBodyの使用をサポートする便利なアプリケーションを各種開発しております。

C3D形式のモーションキャプチャデータ（歩行、持上げ等）から簡単にAnyBodyモデルを作成するアプリ、また、筋活動/関節間力等の解析結果を簡単に表示するアプリを提供します。（テラバイト開発）
保守契約継続中のユーザ様にご利用いただけます。（ AnyBody初心者、パワーユーザ対象）

AnyBody Modeling Systemを、アプリを組合わせて利用する流れについて、デモビデオをご覧ください。

■モーションテンプレート

モーションテンプレートは、実行ファイルではなく、AnyBody Modeling Systemの"Template"メニューに追加する多数のモデルです。
それらのモデルは、表現する動作によって名前され、モーションキャプチャデータから作成されました。しかし、C3Dファイルを渡さず、既に動作解析が行われた（あるいは、関節動作のTXTファイルが出力された）状態で、生成されます。ご利用の場合、ご希望の動作により、モデルテンプレートを選び、生成します。そして、自由に環境要素（セグメント）を追加したり、床反力推定機能を導入したり、キャスタマイズすることができます。

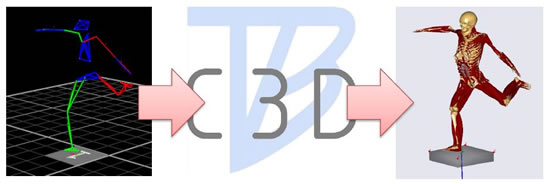

■C3D to AnyBody

C3D to AnyBodyでは、C3DファイルをAnyBody内に読み込ませる時に、解析（AMMRのMoCapModelの“RunAnalysis”）が、よりスムーズに通ることを目的としております。

C3Dファイルのマーカ軌道のデータを確認/分析し、AnyBodyで読み込むために、必要な情報（重力の方向、マーカ数、Plug-in-Gaitとの互換性、床反力設定等）及び、Kinematics最適化のエラーとなる原因を報告いたします。それらの得た情報に合わせて設定された“MoCapModel”式のモデルの生成を提案いたします。

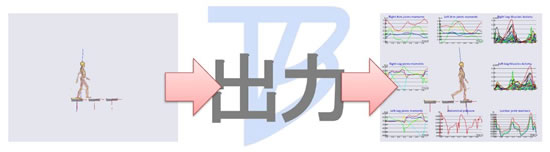

■Output Generator　（アウトプットジェネレータ）

Output Generatorでは、AnyBody Modeling System解析の代表的な結果の表示/出力を簡単にすることを目的としております。
ご利用のAnyBodyモデルのフォルダ名を入力し、提案されている結果項目の中で、出力したい結果を選びます。そして、出力方法（画像、エクセルファイル、チャート表示）を選び、アプリが必要なスクリプト（AnyScript言語）を生成し、モデルの中に追加記述してくれます。AnyBody Modeling Systemの方で、そのスクリプトを考慮するために、ユーザがモデルを再ロードし、結果が表示/出力されることになります。

■Platform Builder（プラットフォームビルダ）

Platform Builderでは、AnyBody Modeling Systemにより、シートまたは床等という人体モデルを支援する環境の要素を簡単にモデル化できるようになることを目的とします。

「上肢+太もも」に対する支援と、「両足」に対する支援は別々とし、それぞれの支援プラットフォーム数を選びます。各プラットフォームは、位置と傾きが設定可能です。そして、利用するAnyBodyモデルのフォルダ名を入力し、アプリは、必要なスクリプト（AnyScript言語）を生成し、モデルの中に追加記述します。

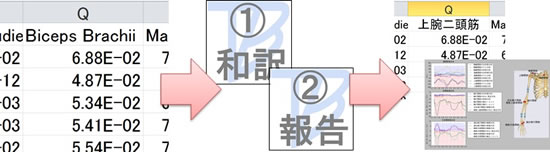

■Report Maker　（レポートメーカー）

AnyBodyモデルで出力する結果（CSVファイル形式の生データ）は、項目名が英文専門用語で記載され、数字の意味（力の原点、方向等）が分かりにくい所があります。
「Report Maker」アプリでは、全ての結果項目名を日本語に変換され、数字（時刻歴）をより分かりやすい形で表示させることを目的としております。
「Report Maker」アプリは、以下の２つの実行ファイル（ペア）の形で提供されます：

「RM_Translate.exe」　⇒　生データCSVファイルの和訳用のアプリ
「RM_Report.exe」　⇒　RM_Translateで和訳したCSVファイルから、チャート、高い活動の筋肉ランキング、説明等を示すアプリ
