INTEGRATED電磁界ソフト 概要

INTEGRATED

正確で使いやすいINTEGRATED社の電磁界解析ソフトウェアは、コンピュータシミュレーションにより試作を置き換え、エンジニアリングの設計時間とコストを削減します。
基本操作が簡単なため、設計技術者でもソフトウェアを活用することができ、製品開発に集中できます。スピード、パフォーマンスおよび使いやすさによって、すばやく正確な製品設計をおこなえます。

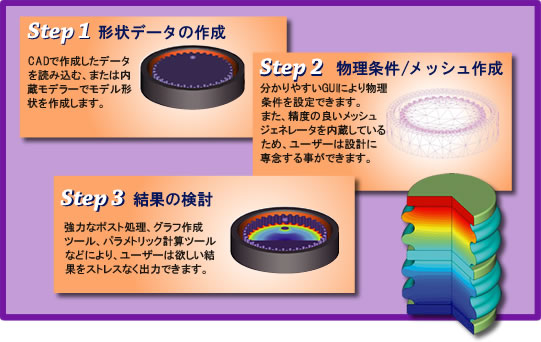

解析ワークフロー

  • 解析ワークフロー

解法と解析分野による分類

INTEGRATEDソフトウェアでは、境界要素法(BEM)、有限要素法(FEM)、ソルバーが利用できます。問題に合わせて解法を選択／変更いただけます。

解析分野 製品名 備考
電界 ELECTRO（2D/RS） 静電界、周波数応答電界、電流分布解析、過渡応答電界解析
COULOMB（3D）
磁界 MAGNETO（2D/RS） 静磁界、周波数応答磁界
AMPERES（3D）
渦電流 OERSTED(2D/RS) 静磁界、周波数応答磁界、 渦電流を考慮
INDUCTO(2D/RS)
FARADAY（3D）
荷電粒子軌道 LORENTZ 時間積分法
高周波 SINGULA（3D） 解法オプション： [PO法（物理光学近似）、FFT法]

電界解析

電界解析

INTEGRATEDの電界解析ソフトウェアは高電圧シールド、電力ケーブル、変圧器、絶縁体とブッシング、アレスタ（避雷器）とプリント基板などに適用されています。電界強度、力、トルク、伝送線路パラメータおよびキャパシタンスなどが計算できます。パラメトリックソルバーは、形状、材料およびソースを変化させて、設計を微調整する面倒な繰り返し作業を軽減します。

対応ソフトウェア：

  • ELECTRO（2D/RS）

  • COULOMB（3D）

適用例 ：

  • ストリップライン／トランスミッションライン

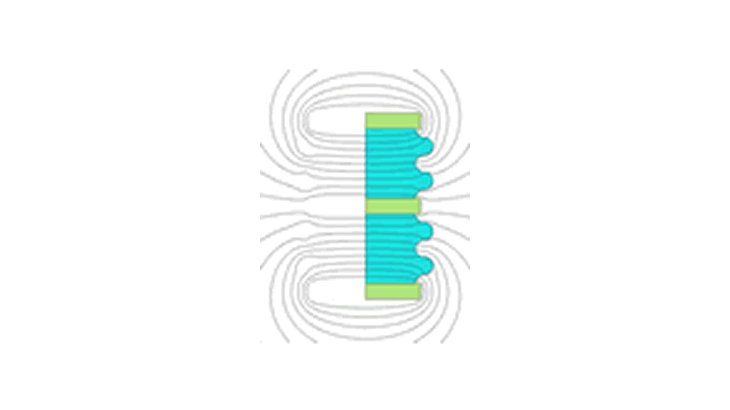

  • 高電圧絶縁物

  • MEMS（マイクロマシーン）

  • 高電圧ブッシング

  • 高電圧発電用および送電用トランス

  • 高電圧シールディング

  • ケーブルとコネクタ

  • アレスタ（避雷器）

  • 電極

適用例



特　徴：

  • 境界要素法(BEM)、有限要素法(FEM)、の選択が可能

  • 非線形の導電率および誘電率の解析

  • 主要なCADソフトウェアとのダイレクトリンク（複雑な形状を正確に表現）

  • 表面に一様、又は非一様な電荷分布を設定

  • 静電界、電気伝導および準静的な損失性誘電体の解析が可能

  • 計算結果をグラフ、アニメーション、およびコンター、矢線、電気力線、又は軌跡(Loci)プロットで表示

  • 計算結果のスプレッドシートおよび他のソフトウェアへの出力

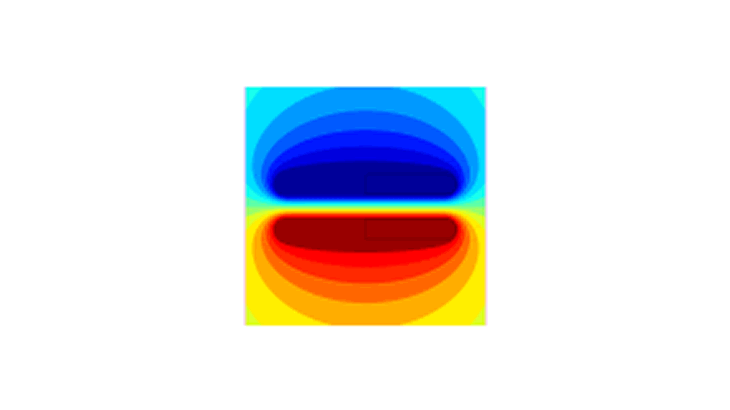

解析事例：

カタログ：

磁界解析

磁界解析

INTEGRATEDの磁界解析ソフトウェアは、モータ、磁気記録ヘッド、非破壊検査、充電フィクスチャー、変圧器およびペースメーカーなどに適用されています。力、トルク、変位電流、磁束鎖交、誘導電圧、パワー、インピーダンスなどを計算可能です。パラメトリックソルバーは、形状、材料およびソースを変化させ、設計を微調整する面倒な繰り返し作業を軽減します。熱との連成解析も可能です。（オプション、2D/RS）

対応ソフトウェア：

  • MAGNETO （2D/RS）

  • AMPERES （3D）

  • OERSTED （2D/RS 渦電流解析）

  • INDUCTO （2D/RS 渦電流解析）

  • FALADAY （3D 渦電流解析）

適用例 ：

  • モータ

  • ソレノイド

  • センサー

  • コイル

  • 拡声器

  • 変圧器

  • 磁気装置 (例えば Halbach Arrays)

  • 磁気シールド

  • ブレーカー

  • 磁気保持器

  • 磁気記録ヘッド

  • ボイスコイルモータ

  • バスバー

  • 誘導電動機

  • 誘導加熱

  • 記録記録ヘッドと開閉装置

  • クラック欠陥探査

  • 充電装置

  • トランス

  • 貫入深さ調査

適用例

特　徴：

  • 境界要素法(BEM)、有限要素法(FEM)、の選択が可能

  • 主要なCADソフトウェアとのダイレクトリンク、（複雑な形状を正確に表現）

  • 静解析およびフェーザ解析モード

  • 非線形、永久磁石および損失性磁性体の解析機能

  • 計算結果をグラフ、アニメーション、およびコンター、矢線、電気力線、又は軌跡(Loci)プロットで表示

  • 計算結果のスプレッドシートおよび他のソフトウェアへの出力

解析事例：

カタログ：

荷電粒子軌道解析

荷電粒子軌道解析

INTEGRATEDの荷電粒子軌道解析ソフトウェアは、電界および磁界における荷電粒子の軌道を解析します。 ２次放射、エミッタンス、焦点サイズを計算可能です。パラメトリックソルバーは、形状、材料およびソースを変化させ、設計を微調整する面倒な繰り返し作業を軽減します。

対応ソフトウェア：

  • LORENTZ

適用例 ：

  • X線管

  • 電子銃

  • 質量分析器

  • 光電子増倍管

  • 冷陰極（ナノチューブ）
    エミッタ

  • ヘリカルエミッタデバイス

  • イオンの捕獲

  • ビーム光学

  • 粒子加速器

  • マイクロチャンネルプレート

  • イオン移動度分光学

特　徴：

  • レンズの集光特性、レンズ収差、ビームエミッタンスおよび空間電荷を計算

  • 粒子の重力、粘性および移動度との相互作用

  • 様々なエミッション様式 ： Fowler-Nordheim, Child則, limited current, Richardson-Dushman, Schottkyと拡張Schottky および２次エミッション

  • 完全な２次放射が利用可能（１次衝突エネルギーに依存したエミッションの確率を用いる）

  • 計算結果をグラフ、アニメーション、およびコンター又は矢線プロットで表示

LORENTZのフィールドソルバーオプション

LORENTZの軌道計算ソルバーは、2D/RSおよび3Dの電磁界ソルバーのアドオンメニューです。



低周波電磁界

LORENTZ2D-E  ： ELECTRO　2D/RS電界ソルバー
LORENTZ3D-E  ： COULOMB　3D電界ソルバー
LORENTZ2D-M ： MAGNETO　2D/RS磁界ソルバー
LORENTZ3D-M ： AMPERES　3D磁界ソルバー



高周波電磁界

LORENTZ-HF：　SINGULA　3D高周波電磁界ソルバー



ハイブリッド（電界と磁界）

LORENTZ2D-EM ： ELECTROとMAGNETO
LORENTZ3D-EM ： COULOMBとAMPERES

解析事例：

カタログ：

技術情報：

高周波解析

高周波解析

SINGULAはCFIE (combined-field integral equation) をベースにした、非常に使いやすい3次元高周波解析ソフトウェアです。 SINGULAは物理光学と連成したモーメント法[MoM（低周波では境界要素法と呼ぶ）]を用いており、アンテナ、EMC/EMI、マイクロストリップ分配器およびフィルター、パワーバス配線、導波管フィルタおよび変換器、誘電体およびコンダクタからの散乱などに適用されています。 SINGULAは、近接場および遠方場の結果、パワーと指向性利得、レーダ断面積、軸比、および入力インピーダンス、アドミッタンスおよびＳパラメータを計算します。

対応ソフトウェア：

  • SINGULA（3D）

適用例 ：

  • パッチアンテナ

  • ホーンアンテナ

  • シングルスロットアンテナ

  • ヘリカルアンテナ

  • ダイポールアンテナ

  • 誘電体アンテナ

  • Wilkinson型電力分配器

  • 分岐線結合器

  • パワーバス配線

SINGULA（3D）

特　徴：

  • MoMやFEMで取り扱えない、大きなアンテナのような問題を解くために、物理光学近似手法をMoMと組み合わせて計算が可能

  • 入力ソース：入射平面波、デルタ電圧、ライン電圧、導波管、磁気フリル、ポイントソース

  • 広範囲のグラフとプロット（近接場、遠方場、直交、スミス チャート、放射パターン）をパラメータ、例えば H, B, E, D, J, Z, S, Y について作成する ことができる

  • 電流、電磁場および入力インピーダンスの直交プロットを表示。電力利得の極座標プロット、電流および電磁場のコンターを表示。放射パターンの3Dサーフェスプロットを表示、およびＳパラメータのスミスチャートを表示

解析事例：

カタログ：

稼働環境

OS

Windows　Vista ・ 7 ・ 8 ・ 10 (32bit/64bit)

RAM

4 GB以上推奨

Hard disk

HDD空き容量 1GB以上推奨

CADインターフェース

ファイル インポート

IGES, DXF

ダイレクト インポート

I-DEAS, SolidWorks, Creo, Inventor, Solid Edge
