1500万要素を超える回路基板モデルの熱流体解析

1500万要素を超える回路基板モデルの熱流体解析サムネイル画像

  • 製品名

    • Altair AcuSolve

  • カテゴリー

    • 熱流体解析事例

  • 産業分野別

    acu14-pic1

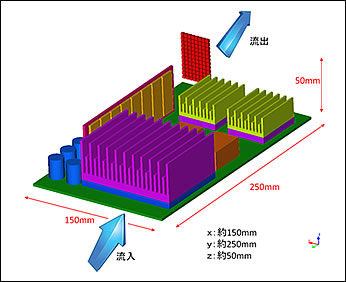

    発熱する部品を流入、流出する空気によって冷却





    定常解を数値計算によって得るモデルの節点数と要素数

    Total nodes　  :　　2,635,797
    Total elements :　　15,009,154






    Intel(R) Xeon(R) CPU E5-1620 0 @ 3.6GHz
    3.6GHz Total CPU time :約3hours

    • acu14-pic2

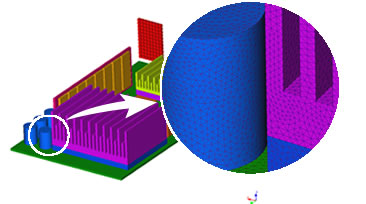

      要素サイズは全体を約1mmで分割モデル最大長の0.4％
    • acu14-pic3

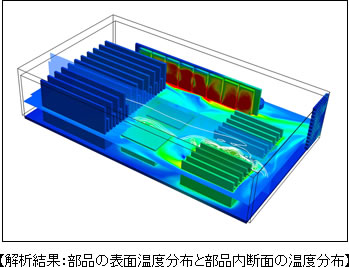

    解析結果

    • acu14-pic4
     温度で色分けされた粒子の軌跡
     温度分布　
    流速分布
