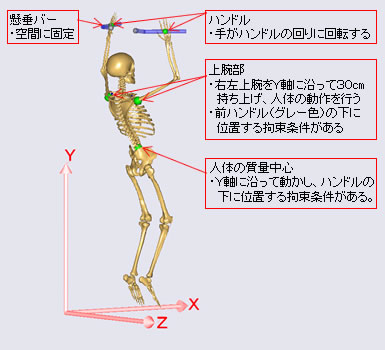

この例題は、モーションキャプチャデータを利用せずに、ＡｎｙＢｏｄｙで懸垂動作をおこなう人体モデルの作成方法と、解析結果を示します。
３つの異なる懸垂方法の結果を評価します。
また、働かせたい筋肉と外傷予防により、懸垂バーの寸法のパラメータスタディをおこない、適切な動作を検討することを目的とします。
定義
働かせたい筋肉により、動作3のバー寸法のパラメータスタディをおこないます。

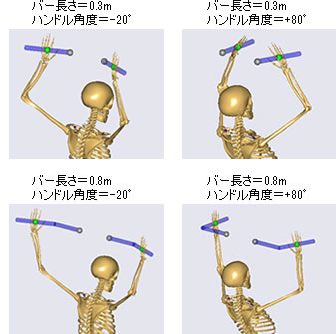

バーの長さを0.3ｍから0.8ｍへ、ハンドル角度を－20°から＋80°まで変化させて、それによる懸垂動作の解析をおこないます。
3つの調査したい筋肉グループを作成し、出力としては、上腕二頭筋、大胸筋、広背筋のグループとなります。
各グループの中には、全ての必要な筋力を加え、各解析の動作時間をかけて平均値を出力します。
また、関節外傷予防のため、各解析の肘関節とL1L2腰椎関節の反力平均値を出力します。
※AnyBodyでは、パラメータスタディの出力値の作成は、自由度が高くて簡単です。例えば、平均値の代わりに、異なる値（筋力、反力、代謝動力、活動量、等）の演算や最大値、最低値も出力可能です。
結果
以下の図は、各パラメータ組合せで、各筋肉グループと指定した関節の反力の平均値を3Dグラフで示します。
【上腕二頭筋】
腕二頭筋の筋力は、バー長さが0.30mとハンドル角度が25°の時、最大となります。
【大胸筋】
大胸筋の筋力は、バー長さが0.70mとハンドル角度が-20°の時、最大となります。
【広背筋】
広背筋の筋力は、バー長さが0.70mとハンドル角度が5°の時、最大となります。
【肘関節反力】
肘関節反力は、最低値が、バー長さ0.70mとハンドル角度-20°にあり、一番安全な状態となります。
【L1L2腰椎関節反力】
L1L2腰椎関節反力は、ハンドル角度-5°と10°の間では、バー長さに依存せず、最低値となります。
