片足立ちとは、片足を空中に浮かせる姿勢のことです。片足を浮かせることによりバランスが不安定となり、バランスを崩さないように筋肉が働きます。
AnyBodyの中には筋骨格をモデル化したMannequinが導入されており、人間がおこなう動作をMannequinに模倣させて、人体にかかる負担を解析することができます。
模倣させる方法は二種類あります。ひとつは複数のカメラを使用して動作を撮るモーションキャプチャデータを使用する場合、もうひとつはドライバーにより、動作をユーザーが直接規定する場合です。
モーションキャプチャを使ったモデルでは簡単に現実の動作を解析することができますが、毎回、大がかりな測定システムを用意する必要が有、また測定した結果は、特定被験者の、その時の固有動作ですので、結果データは活用方法があまり有りません。
一方、ドライバーを使ったモデルは動作をすべてパラメータで設定しますので、それぞれの目的に合わせたパラメータスタディをおこなうことができます(例:人体への負担を小さくする条件)。もちろん、ドライバーを適切に設定したモデルの解析結果はモーションキャプチャを使ったモデルの解析結果と同じになります。ただし、歩行/走行などの複雑な動作はドライバーで設定することが困難です。しかし、ある種の動作はドライバーだけで作成でき、パラメータスタディにつなげることが可能です。

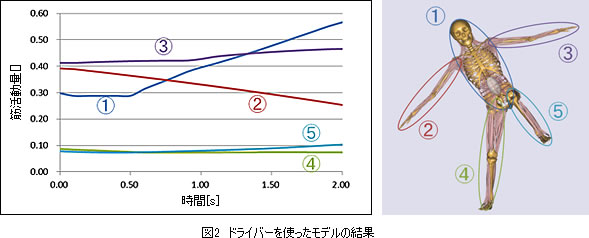

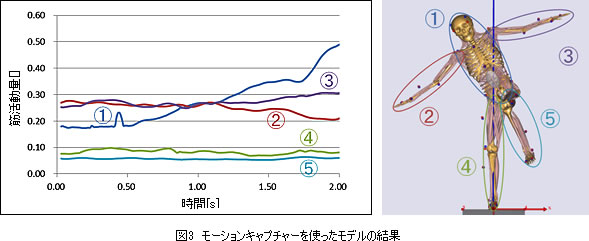

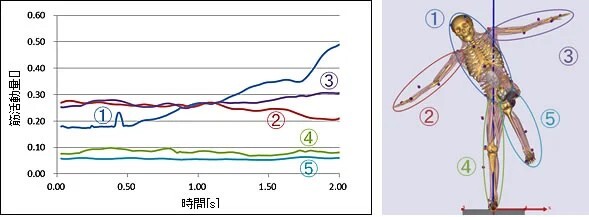

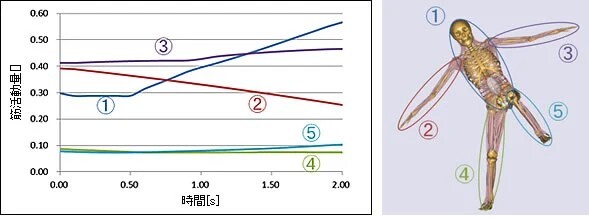

この例では、モーションキャプチャーを使わずにドライバーだけで作成したモデルの解析結果とモーションキャプチャーを元にしたモデルの解析結果を比較し、ドライバーだけで作成したモデルをパラメータスタディにつなげた事を紹介します。
-

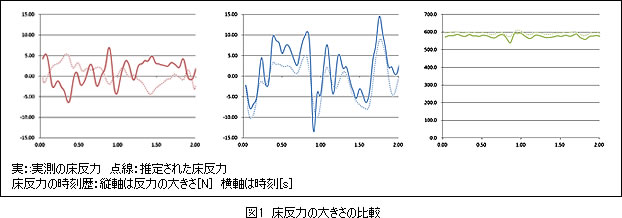

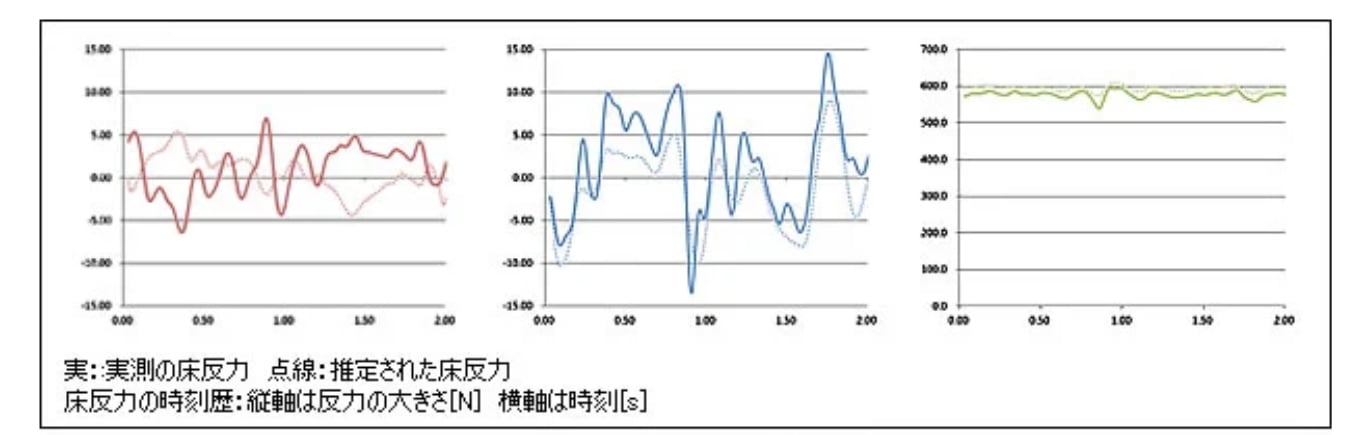

図1. 筋シナジーと筋活動量の関係性
