    最適化支援ツールHyperStudyを利用したJMAGの形状最適化事例を紹介します。



    最適化の流れは図 1の通りです。

    1. JMAGのモデルデータと寸法変更を制御するスクリプトファイルを用意します。スクリプトファイル内の寸法情報を変数とします。
    2. HyperStudyにより変数部分を実数化したスクリプトファイルを出力します。
    3. プリ・ポストプロセッサおよびソルバーをスクリプトでコントロールし、解析結果を出力します。
    4. HyperStudyで解析結果を読み込み、目的関数の評価を行います。
    5. 最適化結果を出力します。

     2～5 は収束するまで繰り返されます。

    • jmag-53_r1_c9

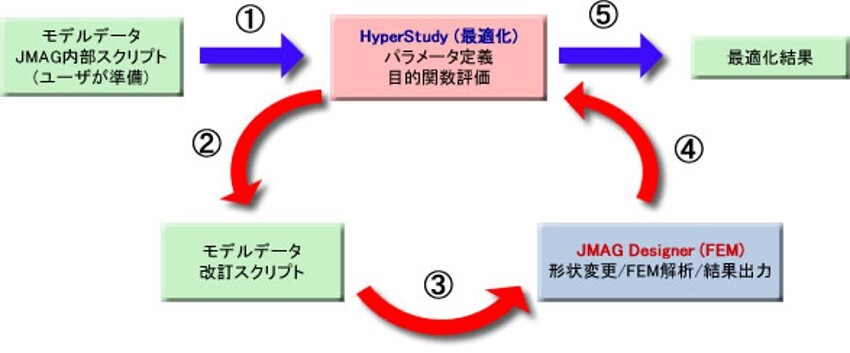

      図1 最適化の流れ
    概要

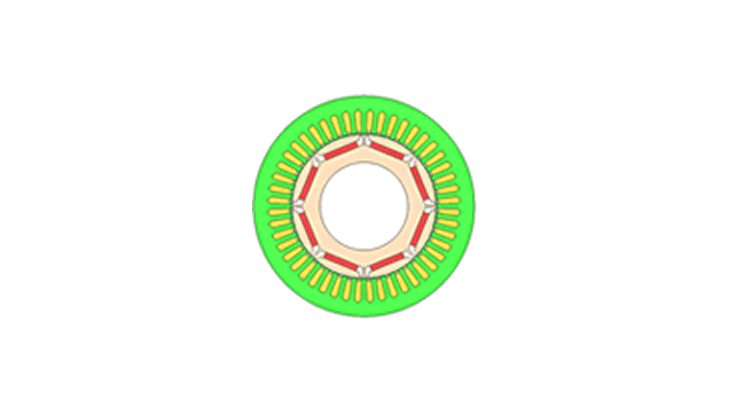

     本事例ではモータの形状最適化を紹介します。 図 2に示す8極48スロットIPMモータの定常運転時の平均トルクを評価します。対称性を考慮して2次元、1/8対称(反周期境界)でモデル化します。図 3に示す寸法を設計変数とし、最適解を求めました。
    • jmag-53_r3_c10

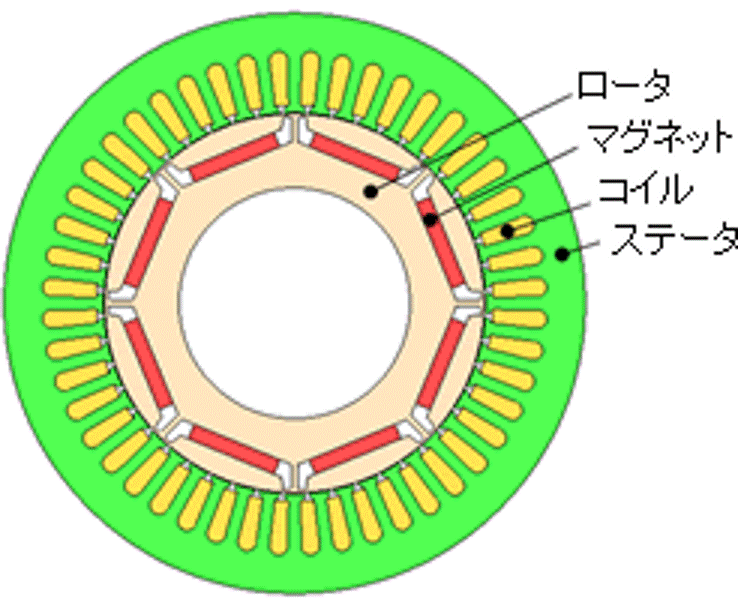

      図2 解析モデル
    • jmag-53_r3_c22

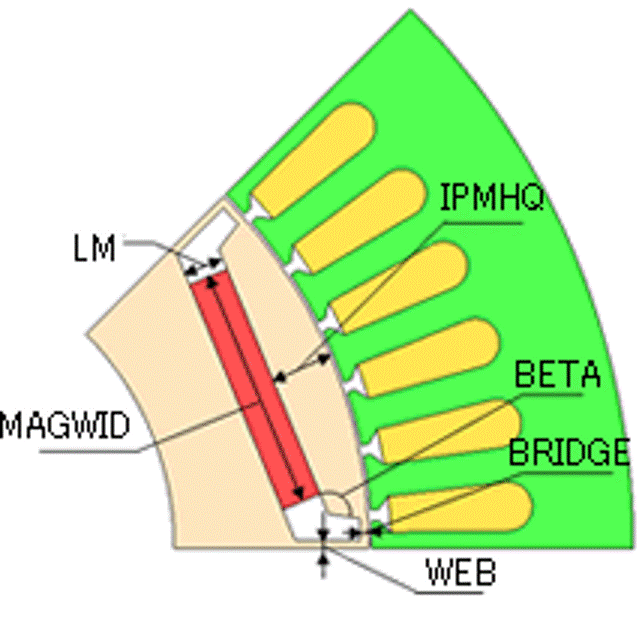

      図3 設計変数
    解析結果

     ラテン超方格計画に基づく設計変数の組み合わせを100ケース生成し、各組み合わせ条件においてFEM解析を行います。
    図 4に平均トルクに対する各設計変数の影響度を示します。磁石の幅MAGWIDが平均トルクに大きく寄与していることが分かります。

    • jmag-53_r5_c19

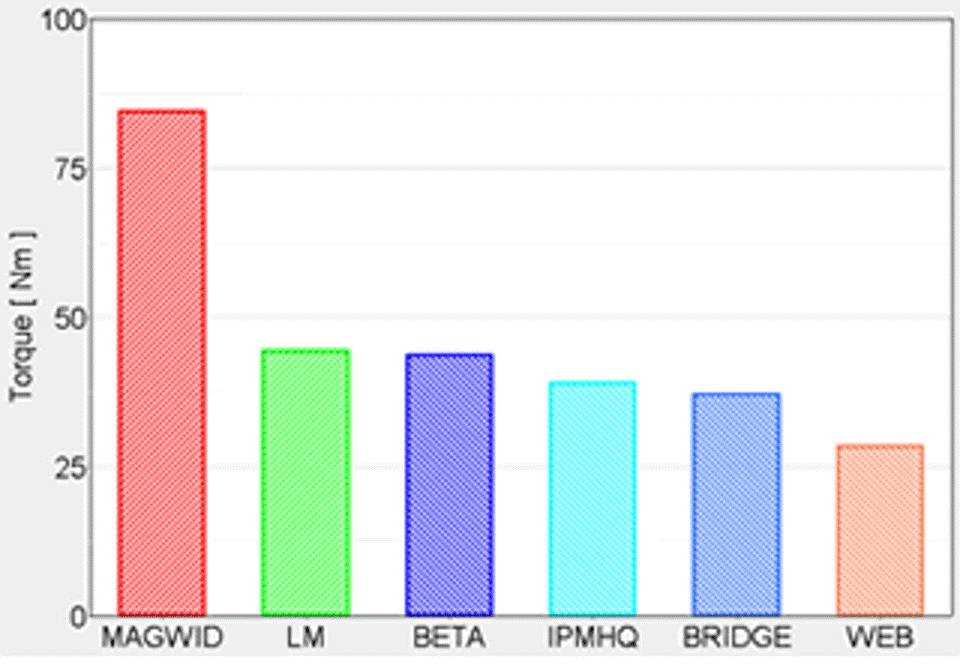

      図4 平均トルクに対する各設計変数の影響度

     目的関数を平均トルク最大化、磁石面積最小化として最適化を行います。



    表 1に示す3ケースの手法で最適化を実施し、結果を比較します。

    • jmag-53_r5_c7

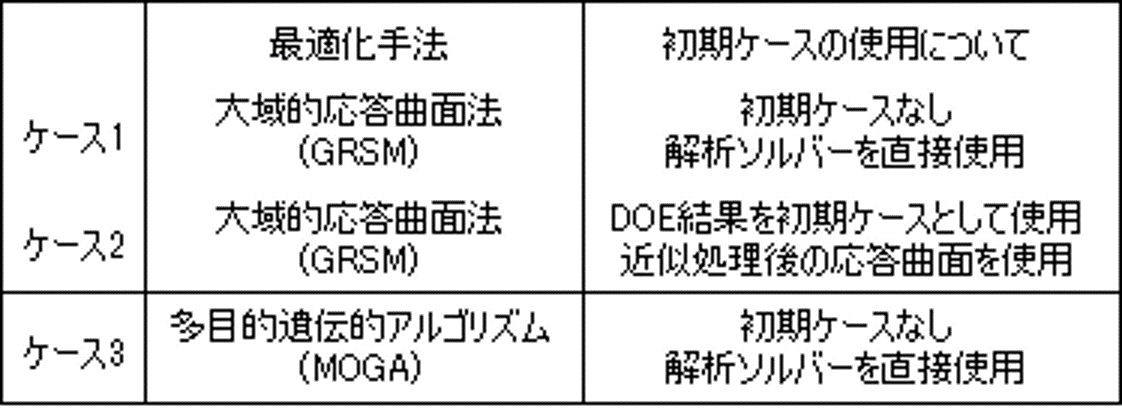

      表1 解析ケース

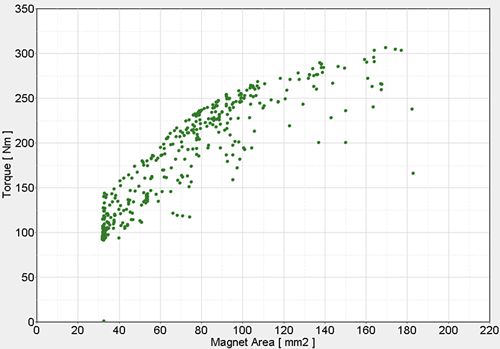

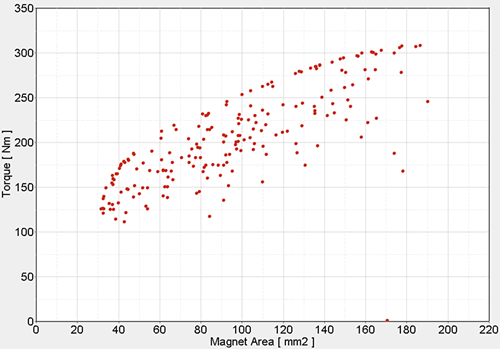

     図5に各ケースにおける解分布を示します。



    ケース1とケース3を比較すると、解分布に同一の傾向がありますが、多目的遺伝的アルゴリズムを利用したケース3ではパレート解を形成するまでに多くの実行数を必要とします。ケース2はケース1よりも実行数は多いですが、応答曲面を利用するためケース1よりも高速に最適解を得ることが可能です。

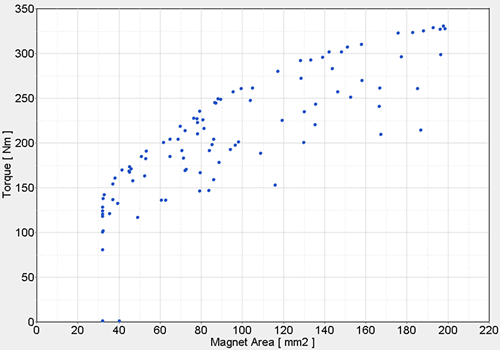

    • jmag-53_r7_c2

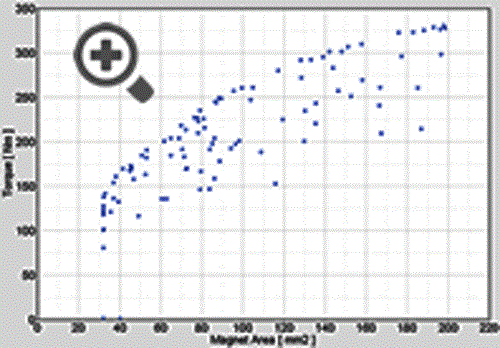

      ケース1
    • jmag-53_r7_c6

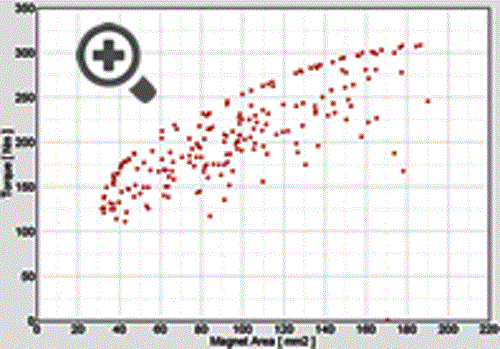

      ケース2

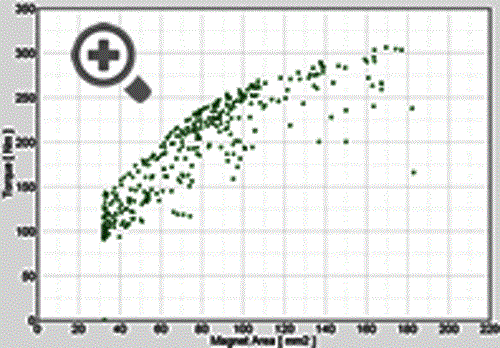

    • jmag-53_r7_c12
      ケース3

     図 6に3ケースのパレート解の比較を示します。



    3ケースとも同一の結果を得ることができました。

    • jmag-53_r14_c18

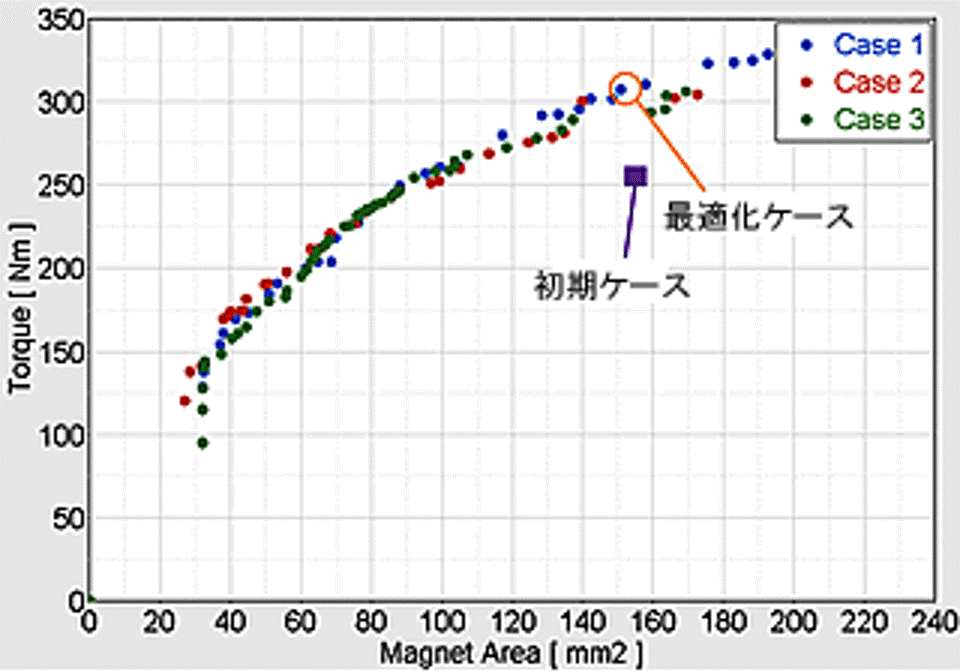

      図6 パレート解の比較

     図 7に初期ケースと最適化ケースの一つとの形状の比較、表 2及び図 8にトルクの比較を示します。



    磁石の使用量を維持しつつ、平均トルクを向上させることができました。

    • jmag-53_r17_c21

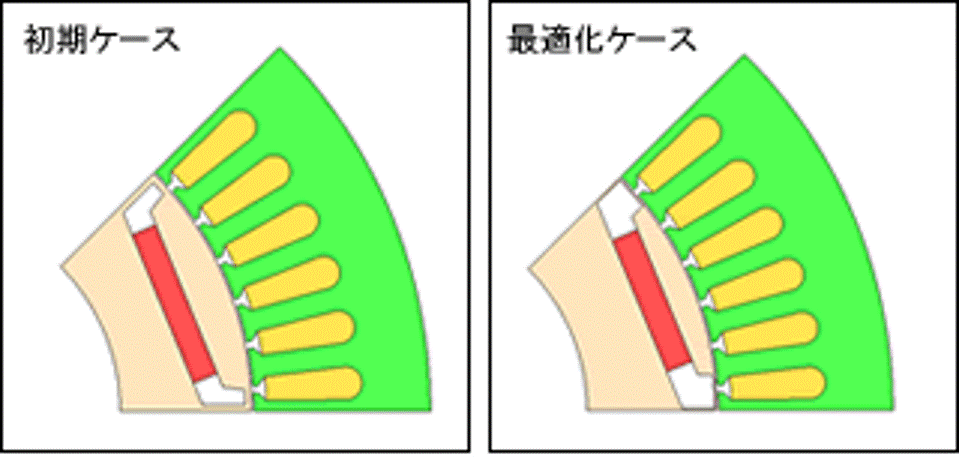

      図7 初期ケースと最適化ケースの形状の比較
    • jmag-53_r21_c8

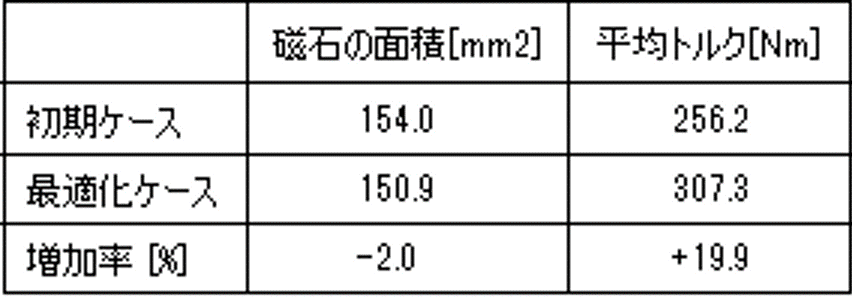

      表2 初期ケースと最適化ケースの比較
    • jmag-53_r20_c20

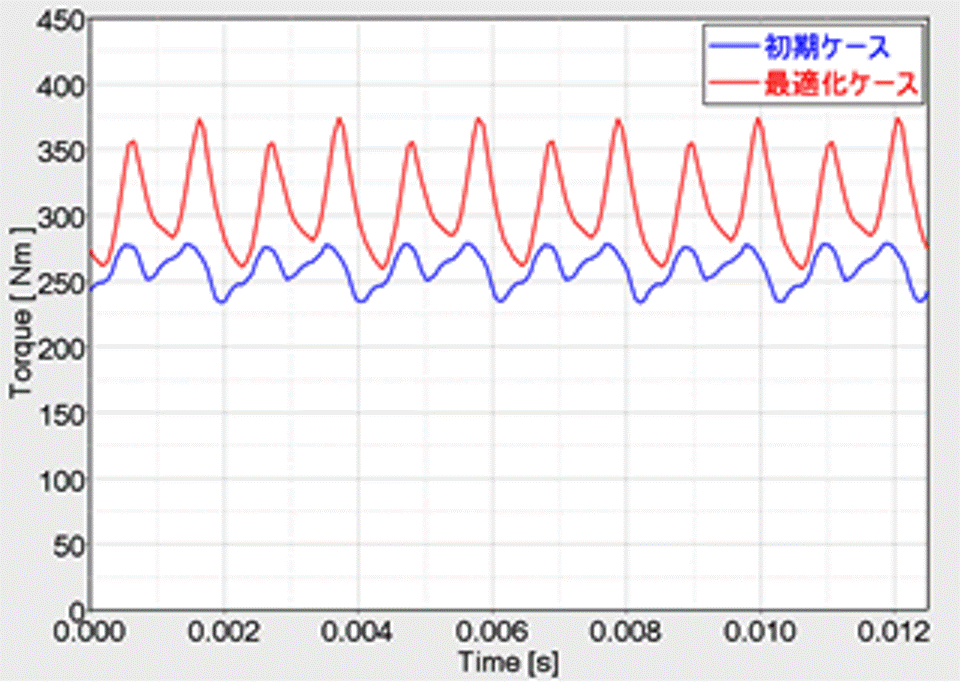

      図8 トルクの時刻歴の比較
