JSTAMPを用いたTBロゴのプレス成形事例

JSTAMPを用いたTBロゴのプレス成形事例サムネイル画像

  • 製品名

    • Ansys LS-DYNA
    • JSTAMP/NV
    • JSTAMP/LT

  • カテゴリー

    • 構造解析事例

  • 産業分野別

    JSTAMP（ソルバー：LS-DYNA）では、FLD (成形限界線図)による「われ」と「しわ」の評価が可能です。
    本事例では、TBロゴ形状のプレス加工の解析をおこないFLD (成形限界線図)にて「われ」と「しわ」を評価します。

    モデル概要

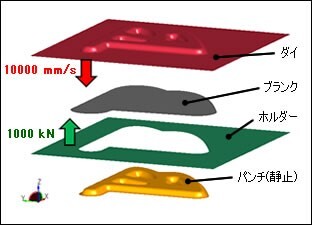

    ダイのストローク速度を10000 mm/s、ホルダー荷重を1000 kNとします。

     ダイのストローク速度を10000 mm/s、ホルダー荷重を1000 kNとします。

    • JSTAMP_4_pic_1-1
      図1：解析モデル



    モデル概要

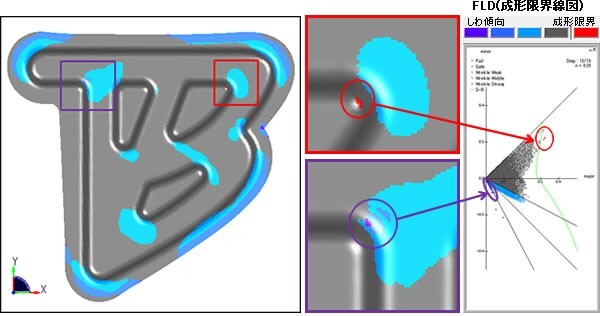

    FLD（成形限界線図）コンター図

    ダイのストローク速度を10000 mm/s、ホルダー荷重を1000 kNとします。

    • JSTAMP_4_pic_2
      図２：FLDとそのコンター図

    FLDの履歴表示

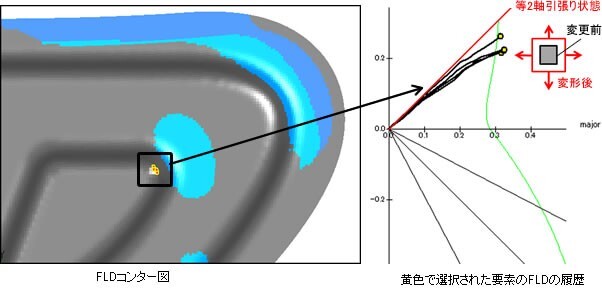

     割れ傾向となった要素のFLDの履歴を図3に示します。
    この部分は加工時間を通して等2軸引張りに近い状態で加工されていることが分かります。材料が十分に流入しておらず、等2軸引張りに近い状態になったと予想されます。

    • JSTAMP_4_pic_3
      図３：FLDの履歴表示
    FLDコンター図のアニメーション
