R11　S-ALEメッシュトリム機能の確認

製品名
- Ansys LS-DYNA
カテゴリー
- 構造解析事例
産業分野別

解説

R11でS-ALEのメッシュトリム機能が追加されています。「ALE及びS-ALEによる水入りボトル落下解析」(※1)のCase2の解析モデルにて、メッシュトリム機能を使用した事例を紹介します。

※1　ALE及びS-ALEによる水入りボトル落下解析

S-ALEのメッシュ生成状態

メッシュトリム機能のキーワード

*ALE_STRUCTURED_MESH_TRIM

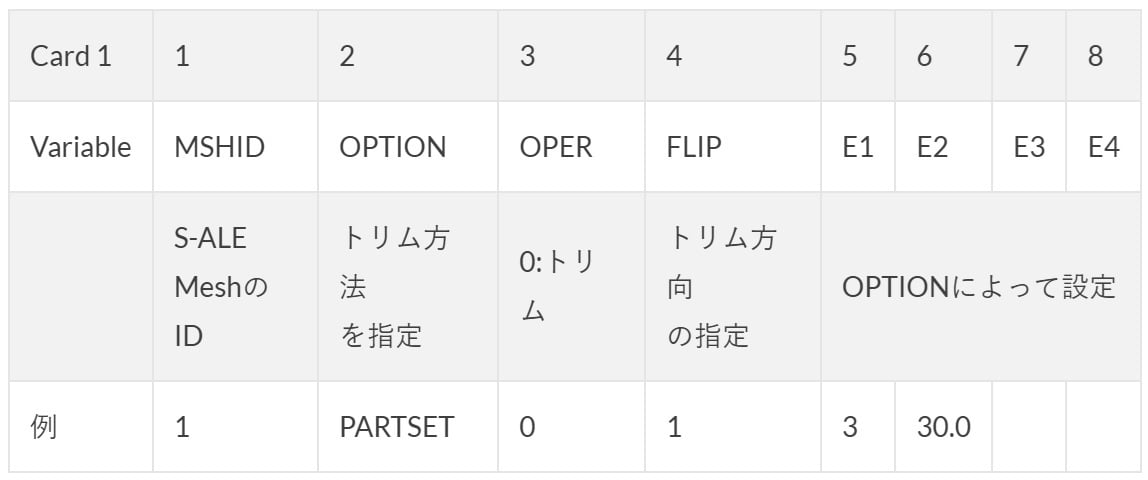

Card1	1	2	3	4	5	6	7	8
Variable	MSHID	OPTION	OPER	FLIP	E1	E2	E3	E4
	S-ALE MeshのID	トリム方法を指定	0：トリム	トリム方向の指定	OPTIONによって設定
例	１	PARTSET	0	1	3	30.0

例では、シェル要素のパートセットID=3（ボトル）に対して、30mm外側の範囲を超えるメッシュをトリムしています。

解析結果

※計算機環境：倍精度版、MPP 16並列

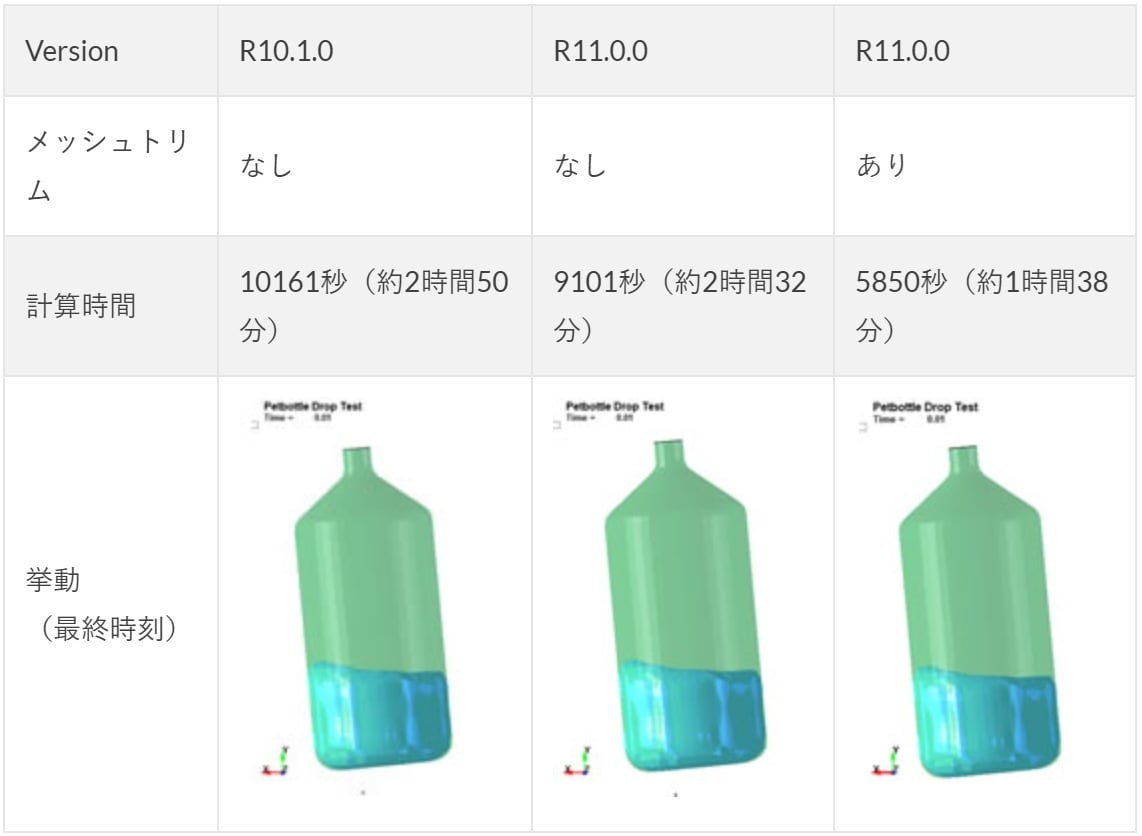

R11.0.0では、R10.1.0に対して計算時間が約10％減少し、メッシュトリム機能を使用することにより、さらに約35％減少しています。
バージョンの違いやトリム機能の使用により、挙動や漏れ量などに大きな違いは見られません。
メッシュトリム機能を使用することにより、結果に大きな影響を与えることなく、計算時間を大幅に短縮することが期待できます。
