アルミニウム板の貫通（TERMINAL BALLISTICS）－ 銃弾

アルミニウム板の貫通（TERMINAL BALLISTICS）－ 銃弾サムネイル画像

  • 製品名

    • Ansys LS-DYNA

  • カテゴリー

    • 構造解析事例

  • 産業分野別

    解析概要

     アルミニウム5083-H116の板に銃弾を衝突させた実験の再現解析の事例を示します。アルミニウム板、銃弾は2D 軸対称の STRUCTURED ARBITRARY LAGRANGIAN EULERIAN METHOD (S-ALE)でモデリングをしています。
    アルミニウム板はMAT 15（MAT JOHONSON COOK）、銃弾はMAT 10（MAT ELASTIC PLASTIC HYDRO）を使用しています。また、アルミニウム板、銃弾の状態方程式は、EOS 4 （EOS GRUNEISEN）を使用しています。

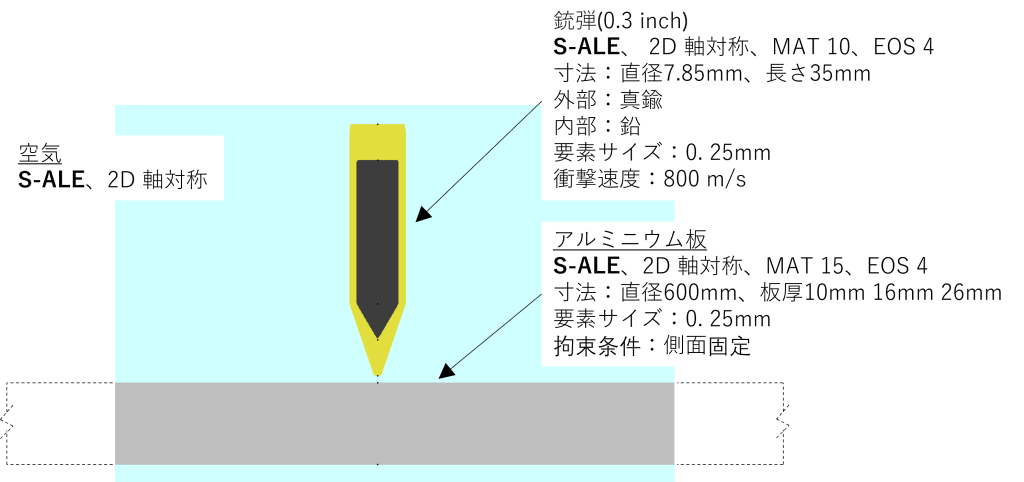

    図1に解析の概要を示します。

    • 画像18-1024x482
      図1　解析モデル概要



    結果

     図2～図4に板厚10mm、16mm、26mmのアルミニウム板の解析動画を示します。

    図2　アルミニウム板の板厚10mm（貫通）

    図3　アルミニウム板の板厚16mm（貫通）

    図4　アルミニウム板の板厚26mm（非貫通）



    　　
