Bézier曲線を利用した、塑性ポアソン比カーブの同定

Bézier曲線を利用した、塑性ポアソン比カーブの同定サムネイル画像

  • 製品名

    • Ansys LS-DYNA

  • カテゴリー

    • 最適化事例
    • 構造解析事例

  • 産業分野別

     Bézier曲線を用いた塑性ポアソン比カーブの表現

     塑性ポアソン比－相当塑性ひずみ関係を２本のBézier曲線で表現しています。
    コントロールポイント（グラフ中のCP2,3,5,6）の座標値を設計変数とした最適化計算を実施し、試験結果の再現を試みています。

    • material_3_pic_1
      【塑性ポアソン比カーブの例】
    • material_3_pic_2

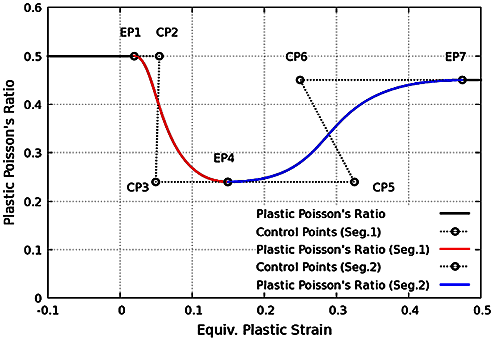

      【Bézier曲線で定義した塑性ポアソン比カーブ 】

     材料試験シミュレーション⇒DIC結果と比較

    A点、B点の見かけのポアソン比（Apparent Poisson’s Ratio）を評価

    • material_3_pic_3
      【*MAT_SAMP-1を利用】
    • material_3_pic_4
      【試験結果（PC材、DIC利用）】

    最適化計算による塑性ポアソン比の同定
    • material_3_pic_5

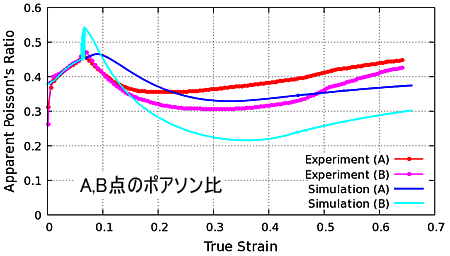

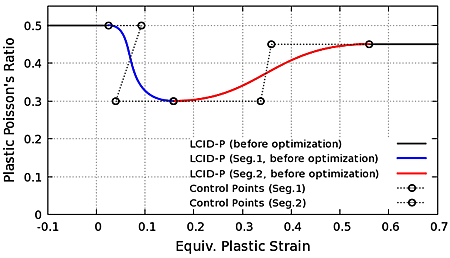

     最適化計算前
    • material_3_pic_6
    • material_3_pic_7

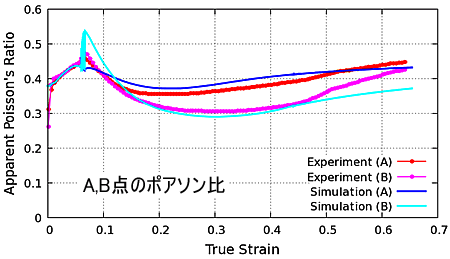

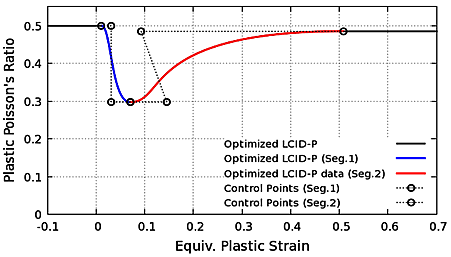

     最適化計算後
    • material_3_pic_8
    • material_3_pic_9
