1. 概要
座面、背面、ヘッドレストが一体型の自動車シート形状について、ウレタン発泡成形の解析事例を示します。
空気抜け（ベント）の位置が不適切な場合、空気がトラップされ、ボイドが発生する原因となります（図2）。

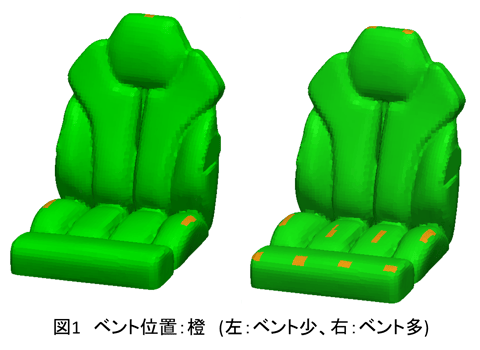

本事例では、図1に示すように、ベントのパターンを2種類作成し 、ボイド発生位置を比較した結果を紹介します。
2. モデル説明
- 非圧縮性流体
- 気液二相流（ウレタン樹脂と空気）
- VOF法を使用します
- 熱解析は行いません

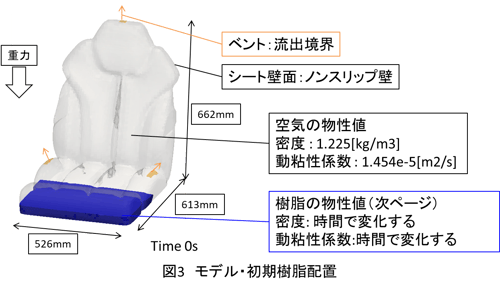

- 図3に時刻0秒における初期ウレタン樹脂の配置を示します

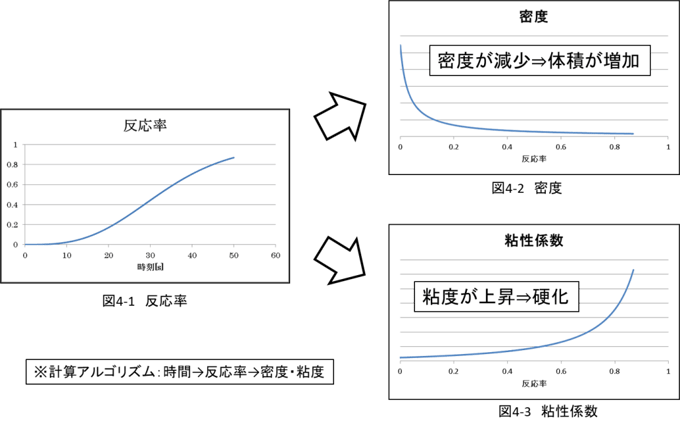

- 時間経過とともに、樹脂の密度と粘度が変化します（詳細は図4-1～4-3をご参照ください）
→ 質量保存を満たすため、密度の減少に伴い樹脂体積が膨張し、発泡を模擬します
発泡特性
箱型試験の測定結果からフィッティングパラメータを決定します
3. 解析結果
-
ウレタン樹脂 発泡の様子（ベント３か所） -
ウレタン樹脂 発泡の様子（ベント10か所）
-
空気表示（ベント3か所） -
空気表示（ベント10か所）
