１. 検証概要
OpenFOAM®の非圧縮性等温二相流ソルバ：interFoamを用いて、以下の現象の再現性を検証する。
・チューブ内半径ｒ
・液体の密度ρ
・表面張力σ
・接触角θ
・重力加速度ｇ
の場合、毛管力によって引き上げられる静水圧０面からの液面高さＨは、引き上げた液体に掛る重力と、流体の管内濡れ縁での毛管力の釣り合いから
Ｈ＝2・σ・cos θ/ρgr
となる。
管に傾斜φがあっても、高さＨは変わらない。
（管長手方向に見掛けg'=gcosφの重力、管内流路は、1/cosφ倍となるため）
一般に、流路接線方向に対し内径ｒであれば、流路によらずＨまで引き上げられる
物性値および理論高さＨ
流体は、表面張力が卓越する溶融金属（溶融アルミ）とした。
物性値および理論高さＨ
管内径2mm は同じで、経路の異なる以下の2モデルで解析をおこなった。

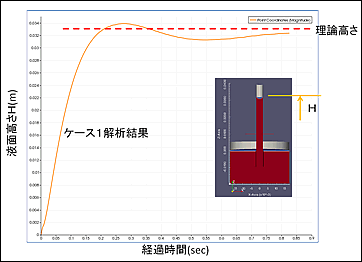

ケース１での液面高さＨ(m)の時刻歴結果を示す。メッシュ内の界面捕捉の流体率しきい値：0.5とした。
タンク内液面の変動量（若干低下する）は無視した。
おおむね良好な結果といえる。
2. 解析結果
