AIによるリブ付き構造物の変位分布の予測

AIによるリブ付き構造物の変位分布の予測サムネイル画像

  • 製品名

    • Altair PhysicsAI

  • カテゴリー

    • AI・機械学習解析事例

  • 産業分野別

    花瓶を載せたリブ付きの棚に重力荷重を与え、棚の変位分布をLS-DYNAを用いて解析しました。リブ間隔を変えた2パターンの解析結果をPhysics AIに学習させ、リブの取り付け位置を変更した新しいモデルについて、LS-DYNAの解析結果とPhysics AIの予測結果を比較しました。

    • physicsai_14

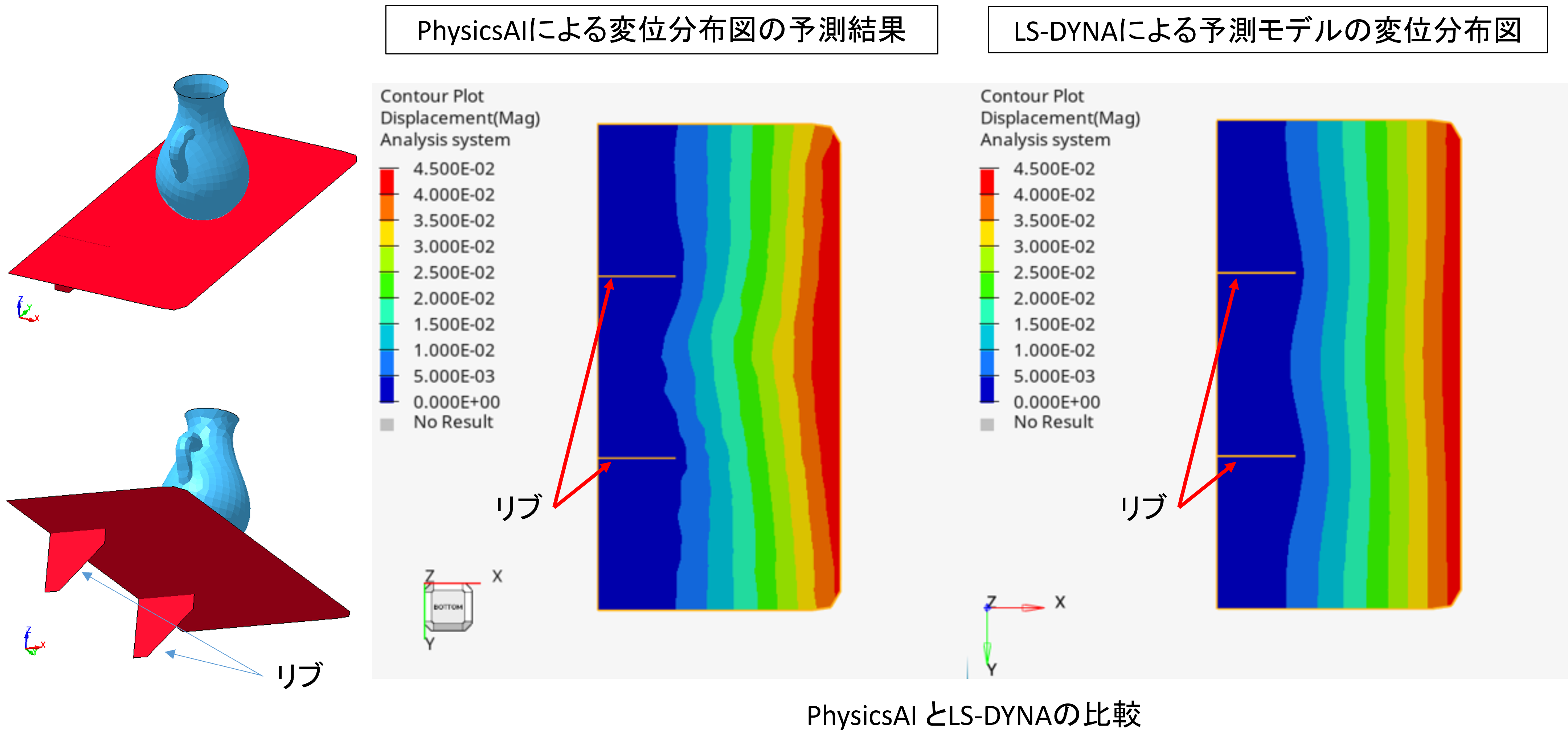

    変位分布にはリブの影響によって谷が生じます（下図参照）。Physics AIはその傾向を的確に予測しており、変位分布の形状は概ねLS-DYNAの結果と一致しています。わずか2つの学習パターンを用いただけで、Physics AIによる良好な変位分布の予測が可能であることが示されました。



    • physicsai_15

    流体解析ソルバーAcuSolveとPhysicsAIの計算時間の比較を示します。PhysicsAIの学習データ数は14個です。
