Case

解析事例

原子力建屋（AP1000）への適用

原子力建屋（AP1000）への適用サムネイル画像

  • 製品名

    • ACS SASSI

  • カテゴリー

    • 構造解析事例

  • 産業分野別



    • d_top

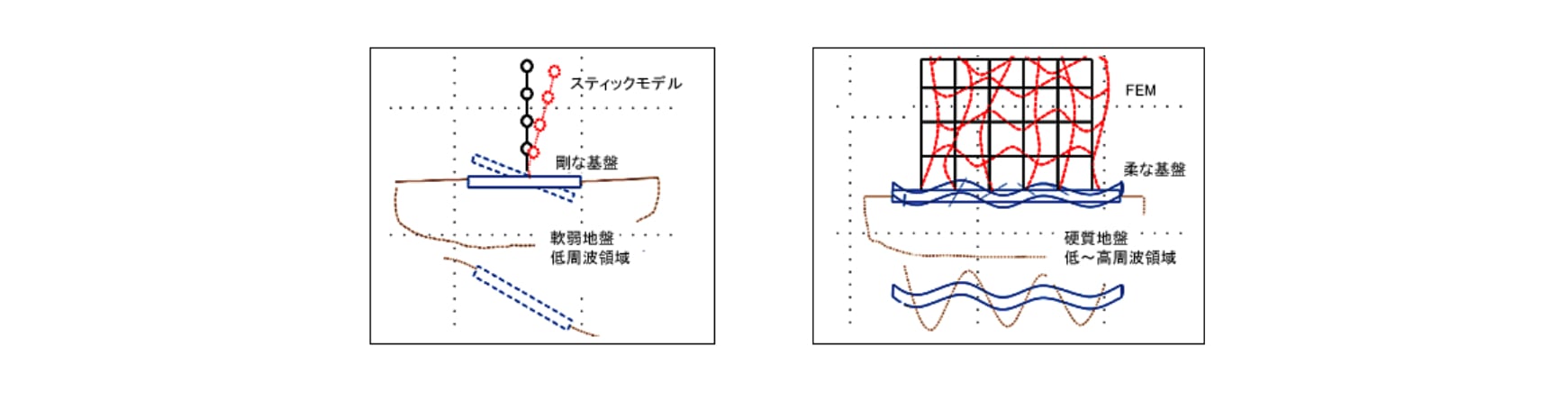

     従来　【コヒーレンシー】

    • 計算する周波数範囲は低周波領域

    • 波長の長い軟質地盤

    • 剛な基盤を想定したスティックモデル

    • 地盤の挙動（進行方向が1方向（コヒーレンシー）のS波/P波）
      →現実的な解析条件とは言えない
    現在【インコヒーレンシー】

    • 計算する周波数範囲は低～高周波領域

    • 波長の軟質地盤/硬質地盤を解析対象
    • 柔な基盤を想定したFEMモデル

    • 地盤の挙動：進行方向が1方向（コヒーレンシー）および3方向（インコヒーレンシー）のS波/P波

    ▷目的
    AP1000 NIモデルにおけるコヒーレンシー/インコヒーレンシーの比較



    ▷解析条件
    構造：AP1000スティックモデル
    地盤：均質なVs=1000[fps]
    埋込の有無：あり（Embed）/なし（SURF）
    入力地震波：RG 1.60準拠
    インコヒーレンシーモデル：Abrahamsonモデル(2007)



    ▷NOTE
    Abrahamsonモデル(2007)は、NRCにより硬質地盤に対する使用が認められている

    • sassi5_2
      埋込深さ40[ft]のAP1000 NIモデル
      （基盤サイズ：158[ft]×254[ft]）
    ACS SASSI

    解析結果

     加速度時刻歴のアニメーション
    ・コヒーレンシーは一様な面の変形、インコヒーレンシーは波打っている

    • acsex_7_04
    • acsex_8_05


    ➡インコヒーレンシーの方がコヒーレンシーより応答値が小さい



    前の記事

    原子力建屋における例題（N1建屋とタービン建屋）

    原子力建屋における例題（N1建屋とタービン建屋）

    次の記事

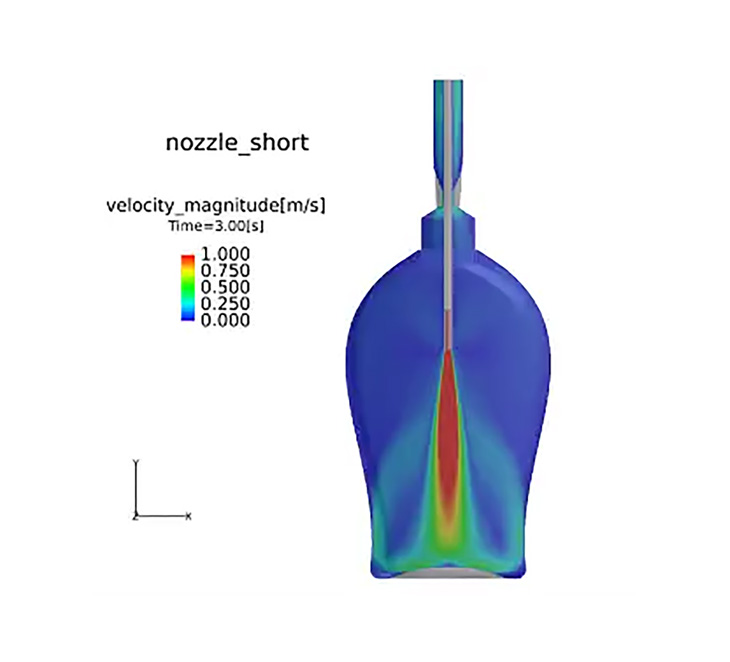

    ボトルのエアー洗浄解析
