流体構造連成問題

流体構造連成問題サムネイル画像

  • 製品名

    • Ansys LS-DYNA

  • カテゴリー

    • CAE技術情報

  • 産業分野別

    ・構造の変形が流体の圧力に、流体の圧力が構造の表面力（圧力）として作用する

    ・強連成と弱連成



    連成タイプ 内容 解法
    ①強連成 流体－構造の連立支配方程式を解きながら計算 ソルバーの各ステップごとに互いの連成物理量の作用を考慮する。
    ②弱連成 nステップごとに結果コンバート：
    流体解析結果→構造解析の境界条件 かつ
    構造解析結果→流体解析の境界条件

    nステップごとの連成物理量のみを、境界条件や圧力条件として考慮する。

    双方向のマッピング技術を要する。
    ③片側連成 nステップごとに結果コンバート：
    流体解析結果→構造解析の境界条件 または 構造解析結果→流体解析の境界条件    		 片方の物理量のみを他方の境界条件や圧力条件として考慮する。
    マッピング技術を要する。

    アプローチ方法　１（弱連成）

    構造解析ソフトによる構造の応力解析

    - 圧力履歴を構造解析ソフトに荷重として入力
    - NX NASTRAN、LS-DYNA、ANSYS、ABAQUS
    - 構造過渡応答解析の実施

    アプローチ方法　2　（強連成）

    LS-DYNAによる完全流体-構造連成解析評価

    - 流体はLS-DYNAの３D Euler要素でモデル化
    - 構造物は変形体としてLagrange要素でモデル化
    - 流体と構造はその境界で相互に作用する圧力を時々刻々評価する
    - 相互作用による圧力が構造物への外力となる
    - 構造は大変形・破壊を伴いこれに応じて作用する流体力も変化する
    - 流体―構造連成過渡応答解析の実施

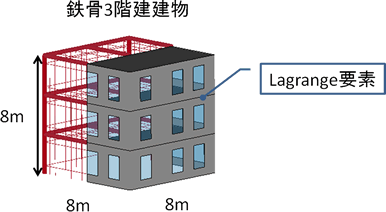

    津波による建屋の破壊解析

    • tsunami-analysis-67-01

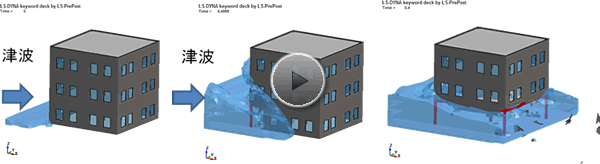

    フルモデル

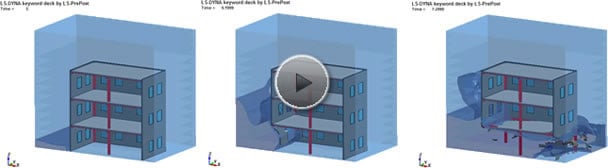

    カットモデル

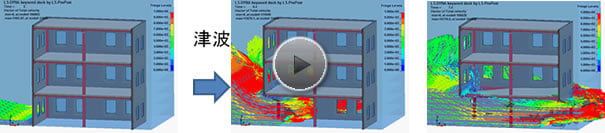

    津波による流水の速度ベクトル

    原子炉建屋の水素爆発解析

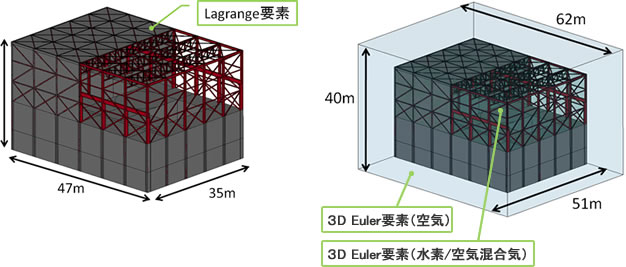

    原子力建屋 上部構造モデル

    • tsunami-analysis-67-05

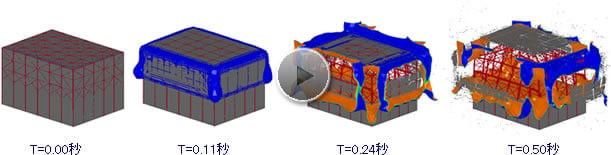

    フルモデル

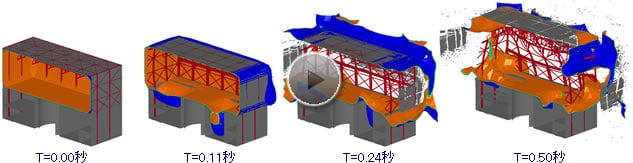

    カットモデル

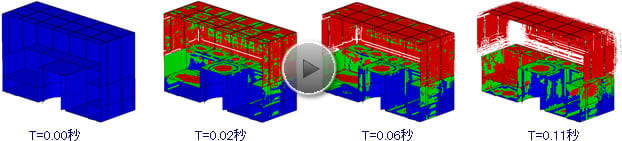

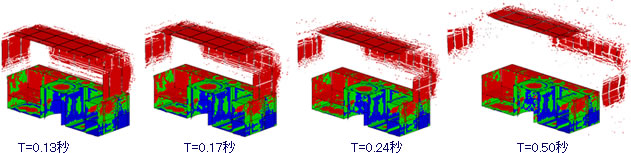

    コンクリートひび割れコンター図

    • tsunami-analysis-67-10
