わかりやすく操作性の高いインターフェースと高精度な解析機能を実装し、高度なプレス成形解析を設計者の手でおこなっていただくことが可能です。 解析未経験者でも、容易に精度の高いプレス成形解析を実施可能となり、コンピュータ上でさまざまな設計検討をおこなっていただけます。

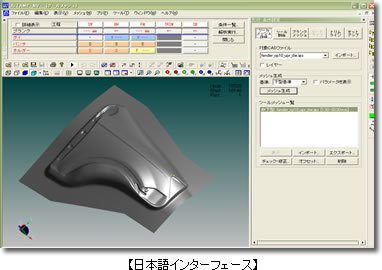

JSTAMPは、実工程の流れに則したわかりやすい日本語インターフェースを備え、解析未経験者でも、容易にお使いいただけるソフトウェアです。
※JSTAMP/NVには、プレス成形逆解析シミュレーションツールJSTAMP/LTの機能も含まれております。

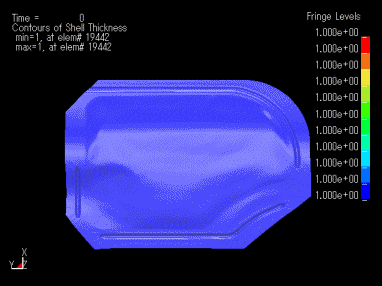

【板厚の減少変化】

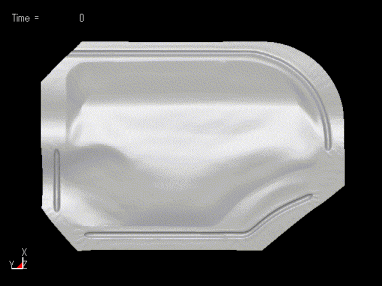

【しわの確認】
多工程プレスを、工程やパートごとに分類し、それぞれ該当するボタンにて簡単に設定する事が可能です。
未設定の項目は、赤字で表示する事で、完了していない事を作業者に促します。
各設定画面は、日本語によるイメージしやすいメニューで構成されており、容易に各項目の設定を実行していただくことが可能です。
実際の作業の流れに沿って、各設定項目のボタンが配置されております。
1-2.プレス工程専用のプロジェクト管理パネル
例えば、成形→スプリングバック、ブランクホールド→成形→トリム→スプリングバックなどといったいくつかの成形パターンに対して、プロジェクト管理パネルをテンプレートにて準備しております。
このテンプレートによって、目的の解析をより簡易に設定していただけます。 また設定された工程の変更や、プロジェクト管理パネルの各解析工程に対する設定内容の確認・変更も容易に実施可能です。
1-3.多岐にわたるプレス工程設定
以下のような、多岐にわたるプレス工程や成形条件に対応しております。
-
シングルアクション、ダブルアクション、４ピースドロー
-
ドロー、フォーム
-
多段プレス
-
パッド（初圧・終圧）、底づき、ディスタンスブロック
-
液圧ブロー成形、チューブハイドロフォーミング 他
2-1. メッシュジェネレータ
JSTAMP/NVは、オートメッシュの作成機能を実装しております。
メッシュの生成パターンも複数準備しており、解析目的に応じて使い分けていただく事が可能となっております。
またCADヒーリング機能を搭載し、CADデータ読込の精度を向上させております。（市販PDQツールspGate(アルモニコス社)を採用）
2-2. プレス成形専用の各種設定画面
プレス成形に特化した条件設定画面を実装しており、各種条件設定をプルダウンメニューでの選択や数値の直接入力にて設定する事が可能です。
そのため、解析に従事されていなかった方でも、設計ツールの一つとして容易にご利用いただけるソフトウェアとなっております。

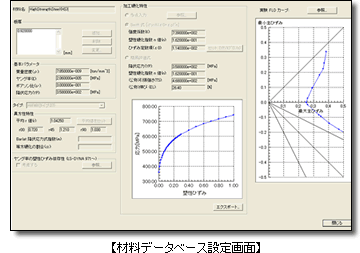

2-3.材料データベース
約100種類の鋼板やアルミの材料データベースをご利用いただけます。
また必要に応じて個別の材料データを任意に登録する事も可能です。
3-1. 直観的なアイコン

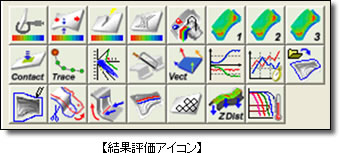

解析結果専用の評価機能アイコンを採用し、われ、しわ、スプリングバックなど、評価したい内容に対する直接的な結果表示が可能です。
板厚減少率、われ、しわなどといった、プレス成形時に重要な評価を直接おこなっていただける専用アイコンを準備し、容易に結果の評価が可能です。
また、変位や応力といった一般的な解析結果の表示機能も備えております。

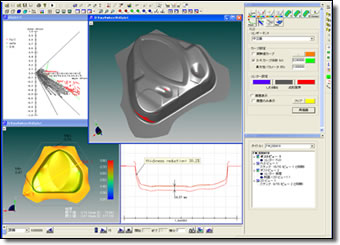

3-2. マルチウィンドウによる結果評価の表示
複数の評価画面を同時に表示させたり、アニメーションを連動させる事が可能です。
この機能により、実現象をより直感的にイメージしやすくなり、問題点の把握が容易になります。
複数の結果を同時に表示。
連動したアニメーションで直観的にイメージ可能。
専用の評価アイコンによって、プレス成形の観点から直接的に結果
をご確認いただく事が可能です。
成形限界線図を用いて、われの評価をしていただく事もできます。
製品形状から高精度なブランク形状を予測可能です。
設計初期の形状検討にご利用頂く事で、設計の効率化に役立ちます。

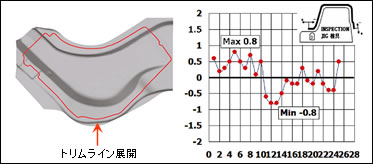

製品形状とダイフェース形状から、トリムラインの予測をおこないます。
また自動トリムライン補正機能でさらに精度を上げることが可能です。
※本機能は有償オプションです。
製品データ（CAD）と解析結果（FEM）の比較によって、解析結果と設計値との比較をおこなう事で、プレスの妥当性を確認する事が可能です。
また、スプリングバック予測結果から、見込み金型CADの作成が可能です｡
※本機能は有償オプションです。
自動位置合わせ機能により、簡単かつ確実に比較前後のモデルの3次元的な位置合わせを行う事が可能です。
位置合わせは、3点拘束や局所ベストフィットなど、様々な位置合わせ手法を準備しております。
また、自動距離測定機能により、各部位の誤差を簡単に確認いただけます。

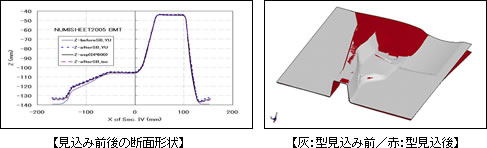

スプリングバック予測結果から、見込み金型CADの作成が可能

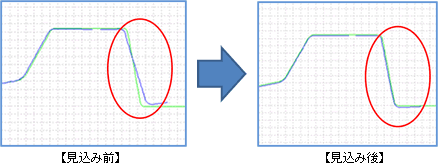

型見込みによる効果
スプリングバック変位量を、見込みベクトルとして利用し、金型へ織り込む。
高精度なスプリングバック解析を実現する、“吉田・上森材料モデル理論”をベースにした解析モジュールをご利用いただけます。
バウシンガー効果、徐荷ヤング率の塑性ひずみ依存性を考慮しての解析やハイテン材にも対応しております。
※本機能は有償オプションです。
-
