衝撃・構造解析ソフトウェアAnsys LS-DYNAとのダイレクトインターフェースにより、大規模かつ複雑な自動車衝突解析モデルのセットアップおよび、結果評価をきわめて効率的におこなう事ができ、また車体挙動や乗員障害値などに関する解析結果の評価を簡単な操作でおこなえるように設計されています。

  • 自動車安全解析に特化した豊富なツール

  • エアバッグ、シートベルト、ダミーの設定

  • 高速、簡単、多機能なポスト処理

  • アニメーションと実験動画、グラフの同期

  • 独自の手順に合わせたGUIカスタマイズ

特徴

【ARUP softwareの構成】

ARUP softwareパッケージは、PRIMER、D3PLOT、T/HIS、REPORTERの４種のプリポストプロセッサーで構成されています。

Ansys LS-DYNA専用プリプロセッサー PRIMER

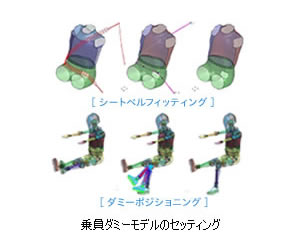

PRIMERは、Ansys LS-DYNA専用のプリプロセッサーです。ほぼ100%のキーワードに対応、豊富なチェック機能を備えています。複雑な参照関係を網羅しているため、信頼性が高く、データロストや参照関係の破壊を防ぎます。また、乗員ダミーモデルのポジショニングやシートベルトフィッティング、エアバッグ折り畳みなど、自動車安全解析に特化したツールにより、モデル作成の工数削減を実現します。さらに、ユーザー独自の手順に合わせたカスタマイズをおこなうことも可能です。

  • Ansys LS-DYNA専用プリプロセッサー PRIMER
  • Ansys LS-DYNA専用プリプロセッサー PRIMER

Ansys LS-DYNA専用ポストプロセッサー D3PLOT、T/HIS

D3PLOTは、Ansys LS-DYNA専用のポストプロセッサーです。多彩な描画方法に対応し、高速なポスト処理が可能です。 T/HISは、Ansys LS-DYNA専用のグラフプロセッサーです。処理を自動化するスクリプト機能も備え、処理工数の大幅な削減が可能です。 D3PLOTとT/HISにより、アニメーションとグラフを連動して表示することができます。

  • Ansys LS-DYNA専用ポストプロセッサー D3PLOT、T/HIS
  • Ansys LS-DYNA専用ポストプロセッサー D3PLOT、T/HIS

解析結果の自動レポーティングツール　REPORTER

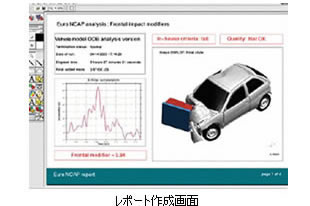

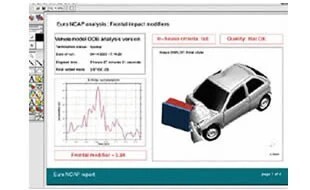

REPORTERは、D3PLOT、T/HISと連動した解析結果処理ツールです。テンプレートによる解析結果の一括自動処理により、ひとつの仕様に対して複数の解析が必要な場合（FMH、歩行者保護、ストカスティック解析など）に威力を発揮します。作成したレポートは、HTML、PDFなどにより出力できます。

解析結果の自動レポーティングツール　REPORTER

機能

自動車衝突解析に携わるエンジニアのための多くの機能を搭載

ARUP softwareは、PRIMER、D3PLOT、T/HIS、REPORTERの４種のプリポストで構成されています。いずれも、Ansys LS-DYNAで自動車衝突・乗員安全解析を行おうとする利用者にとって有用な、多くの機能を備えています。

PRIMER
Ansys LS-DYNA専用プリプロセッサ

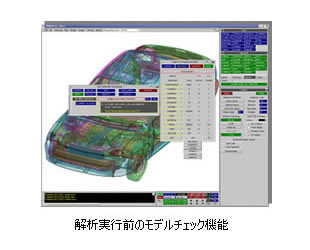

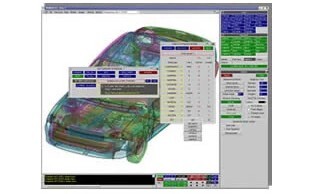

Ansys LS-DYNA専用のプリプロセッサーです。ほぼ100%のキーワードに対応、豊富なチェック機能を備えています。複雑な参照関係を網羅しているため、信頼性が高く、データロストや参照関係の破壊を防ぎます。また、自動車安全解析に特化した豊富なツールにより、モデル作成の工数削減を実現します。

PRIMERの機能一覧

PRIMERの機能一覧
PRIMERの機能一覧
PRIMERの機能一覧

  • キーワード間の参照関係を何階層でも表示

  • 編集できるCross Reference editor

  • 形状的に関連付けられているデータを次々と表示するAttached機能

  • 要素だけでなく*CONSTRAINED、*LOADなど様々なキーワードをエンティティとして管理、表示

  • プリ画面で必要な物理量をコンター/ベクトル表示

  • パネル板厚 | 材料降伏応力 | 時間増分 | 初速度など

  • 解析を実行する前に接触不具合を検出、修正できる接触めり込み検出機能

  • モデルの一部あるいは全部の重量/重心/慣性モーメントを任意に調整できるAssign Mass機能

  • モデルの単位系変換

  • ダミーポジショニング

  • シートベルトフィッティング

  • エアバッグ折りたたみ

  • スポット打点

  • FMHポジショニング

  • ひとつの車両データから複数の解析仕様を作成するモデルアセンブリ機能

  • さまざまな処理を自動化するスクリプト機能

  • JavaScriptデバッガー

D3PLOT
Ansys LS-DYNA専用ポストプロセッサ

Ansys LS-DYNA専用のポストプロセッサーです。多彩な描画方法に対応し、高速なポスト処理が可能です。

D3PLOTの機能一覧

D3PLOTの機能一覧
D3PLOTの機能一覧

  • コンター図/ベクトル図など物理量の分析のための描画

  • 断面描画/視点固定描画など衝突解析特有の描画処理

  • 複数結果の同時描画/重ねあわせ描画/シンクロナイズ

  • BMP/JPEGなどへの画像保存

  • MPEG/AVIなどへのアニメーション保存

  • 各部材の表示／非表示/透明化/色の変更などを簡単におこなうクイックピック機能

  • 変形モデル上でのメッシュ/形状データの表示

  • 局所座標系による計測

  • さまざまな処理を自動化するスクリプト機能

  • JavaScriptデバッガー

T/HIS
Ansys LS-DYNA専用グラフﾂｰﾙ

Ansys LS-DYNA専用のグラフプロセッサーです。処理を自動化するスクリプト機能も備え、処理工数の大幅な削減が可能です。

T/HISの機能一覧

T/HISの機能一覧
T/HISの機能一覧

  • 四則演算/微積分など数学関数による処理

  • SAEフィルタ処理

  • HIC/NIJなどの傷害値計算

  • D3PLOTと連動することによりアニメーションとグラフのシンクロナイズ

  • CSVファイル出力

REPORTER
自動レポートﾂｰﾙ

D3PLOT、T/HISと連動した解析結果処理ツールです。ひとつの仕様に対して複数の解析が必要な場合（FMH、歩行者保護、ストカスティック解析など）に威力を発揮します。

REPORTERの機能一覧

REPORTERの機能一覧
REPORTERの機能一覧

  • テンプレートによる各解析結果処理の一括自動処理

  • Ansys LS-DYNAが出力したd3hspファイルから特定のキーワードを検索して記述

  • Microsoft Power Point, PDF, HTMLファイル出力

稼働環境

OS

Windows10（64bit）
Linux

  • Red Hat Enterprise Linux（RHEL）6, 7, 8

  • SuSE Enterprise 12.2, 12.3

解析事例

ソフトウェア技術サポート

お客様の業務へのCAEソフトウェア適用やご導入における疑問は、問合せフォームよりお送りください。当社のCAEコンサルタントがお客さまのご相談を伺い、円滑なCAEソフトウェア導入・立ち上げをサポートいたします。

テラバイトでは、お客様の特定業務に対するCAE立ち上げも含め、結果を出すCAE活用をおこなうための、お客様の環境に合わせたご支援を「CAEコンサルティング」として承っております。詳しくはお問合せください。
