  Thermoforming

BlowView Thermoformingは、樹脂シートの熱成形プロセス(シート再加熱~加圧/減圧・プラグ延伸~冷却)をシミュレーションし、成形過程におけるシート変形を計算して、成形品の板厚を予測するソフトウェアです。型側を負圧にしてシートを型に密着させる真空成形と、空圧でシートを型に押し付ける圧空成形に対応しています。

■ Thermoforming計算例:工具箱トレー

成形シート&金型レイアウト樹脂:HIPS

粘弾性モデル式:K-BKZモデル

シート加熱条件
ヒーターレイアウト&ヒーター出力:下図参照
加熱時間:90.0sec

ブローアップ条件
アシストプラグ有無/有
プラグストローク:160.0mm
ブロー圧:-0.1MPa(真空引き)
吹き込み時間:5.0sec

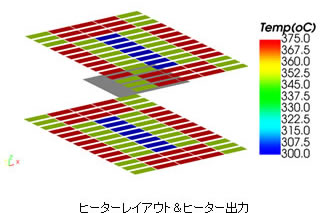

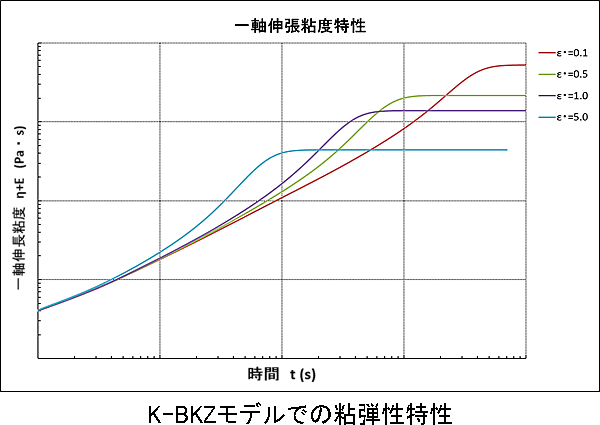

K-BKZモデルでの粘弾性特性ヒーターレイアウト&ヒーター出力

・パリソン押出工程

加熱工程の成形シート温度変化

・ブローアップ工程

ブローアップ工程での板厚変化ブローアップ工程での温度変化

Thermoformingでは、成形シートの加熱過程での温度変化及び、アシストプラグを用いた変形やブローアップによる変形から成形シートの板厚変化を確認する事が出来ます。 これにより、成形シートの加熱条件やアシストプラグの有無による成形品板厚改善や金型形状を変更した場合の板厚変化などを設計段階で様々な検討が可能となります。

その他の出力項目として、延伸比率や延伸時の応力などが出力されますので、板厚改善などの方策に利用できます。

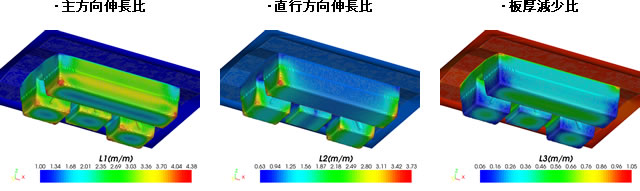

・主方向伸長比・直行方向伸長比・板厚減少比

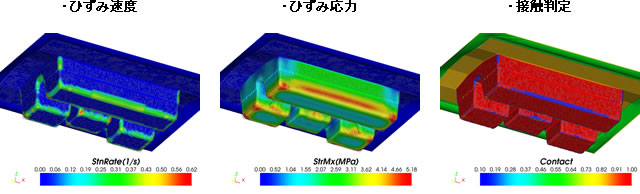

・ひずみ速度・ひずみ応力・接触判定
