特徴＆機能

容易な操作性

InspirePolyFoamはわかりやすい日本語GUIが用意されており、初めて解析をされる方でも簡単に操作できます。

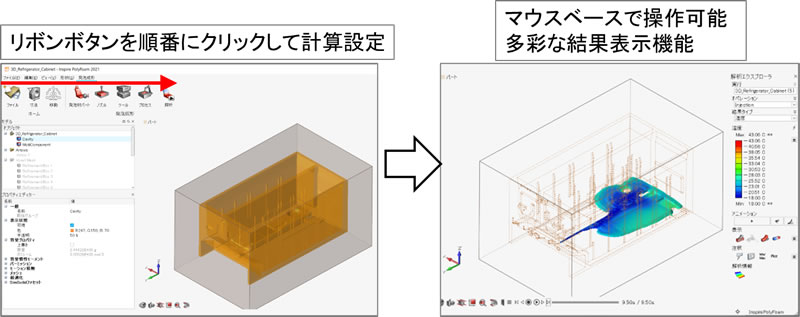

また、設定項目はシンプルなリボンボタンとなっており、順番に押して設定していくことで簡単に成形の設定ができます。

以下に操作の流れを示します。 5つのステップで解析初心者の方でも簡単に操作できます。

①　製品CADデータをインポートして材料定義…CADデータの種類：CATIA、Parasolid、SolidWorks、STEP、IGES等
②　ノズルの定義…径、経路、開始時間と終了時間
③　金型設定…ベント/金型/ガイド/モールド/インサート
④　プロセスパラメータ選択…発泡速度/ゲル化率/金型の開閉時間/傾斜角
⑤　解析実行…メッシュサイズ/センサー位置

計算設定から計算実行、結果可視化まで全て同じGUI上で操作できます。

豊富な機能

InspirePolyFoamはシンプルなGUIで構成されていますが、豊富な機能が備わっており、解析担当者の望む解析を行うことができます。

• 発泡特性を含む樹脂物性の設定
  - 化学反応、材料の混合比、ゲル化率等の詳細な設定が可能
• ポイントベント（点状のベント）、ラインベント（線状のベント）位置の設定
• ノズル径および移動経路の設定
  - ノズルのサイズ、発泡材注入方向、質量流速、材料の流入開始 / 終了時間も設定可能
• 傾斜注入の計算
• 金型を考慮した条件設定
  - インサート、ガイダーの設定
• 成形プロセス制御
• 硬化状況の確認

結果処理機能

成形の詳細を知ることができる様々な結果処理機能があります。

• 射出、発泡、硬化プロセス
• 速度、圧力、温度、密度分布
• 金型温度
• 充填時間
• 空気圧
• エアトラップ
• etc
