容器の洗浄解析

容器の洗浄解析サムネイル画像

  • 製品名

    • Altair AcuSolve

  • カテゴリー

    • 熱流体解析事例

  • 産業分野別

    概要

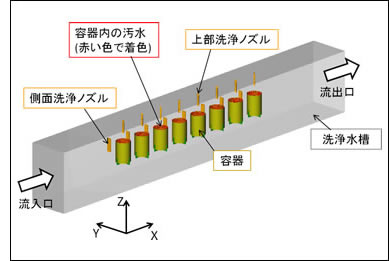

     汎用流体解析ソフトAcuSolveを利用して、容器の洗浄解析を実施した。　 図1-1にモデルの概要を示す。
    水で満たした1方向に流れる洗浄水槽内に容器を複数個配置した。容器の側面と上面から水を吐き出す洗浄ノズルを配置し、容器内の汚水が流出していく過程を調査した。洗浄ノズルからの吐き出し方向は一定周期で変更した(図1-2参照)。
    解析は、3次元-非定常-非圧縮解析とした。



    • acu12-pic1
      　　　
    • acu12-pic2
      　　　



    解析結果

     （左）中心断面における流速と容器内の汚水が流出していく様子を示す。赤い箇所は流速が速く、青い箇所は流速が遅い事を示します。

     （右）流れが遅い箇所に搭載されたメモリや、ヒートシンクが、周囲に比べ高温になっています。

     図2-1　中心断面の流速分布
     図2-2　容器内の汚水　
