Electro例題1　簡単なパラメトリック計算

Electro例題1　簡単なパラメトリック計算サムネイル画像

  • 製品名

    • INTEGRATEDシリーズ

  • カテゴリー

    • 電磁界解析事例

  • 産業分野別

    INTEGRATED

    １　モデルの説明

    作成したモデルから形状寸法などのパラメータを少し変更して、パラメトリック計算をおこなう。Electroのパラメトリック計算のユーティリティを使用すれば、GUIを使用して様々なタイプのパラメトリック計算を設定することができる。

    • IES2-1_01
      図1 ギャップ幅と吸引力
    INTEGRATED

    2　パラメトリック計算の設定

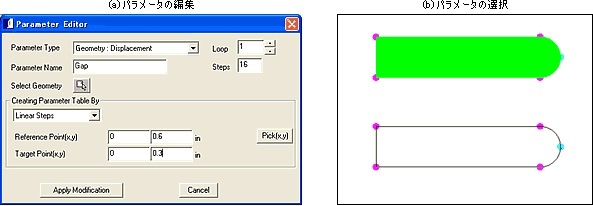

     作成したモデルから形状寸法などのパラメータを少し変更して、パラメトリック計算をおこなう。Electroのパラメトリック計算のユーティリティを使用すれば、GUIを使用して様々なタイプのパラメトリック計算を設定することができる。

    • IES2-2-1-1_01
      図2-1 パラメータの設定
    INTEGRATED

    ３　パラメトリック計算

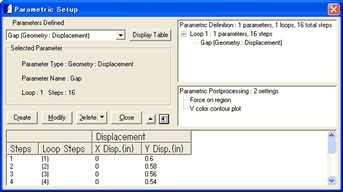

    パラメトリック計算では、個々のパラメータの組合せ毎にバッチファイルを作成して、解析実行することを繰り返す。また、ポスト処理設定で指定した出力を集めて別テーブルとして保存したり、アニメーションファイルとして出力する。

    • IES2-3_01
      図2-2 パラメトリック設定
    INTEGRATED

    4　パラメトリック計算の表示

     (1) 吸引力グラフ図
    ギャップの関数として、吸引力の変化グラフを図3-1に表示する。

    • IES2-4_01
      図3-1 パラメータの設定
    Electro_2AL

    (2) アニメーション表示
    ギャップを変化させたときの電位コンターのアニメーションファイル（*.avi）が作成される。WindowsのMedia Playerを起動してアニメーションが表示できる。

    この例題ではひとつのパラメータについて、簡単なパラメータ計算をおこなった。一般的には形状、材料特性、境界条件など複数のパラメータの組合せについて、任意の形式でパラメトリック計算をおこなうことが可能である。
