クランクシャフトの機構解析（コネクティングロッドの最適化）

クランクシャフトの機構解析（コネクティングロッドの最適化）サムネイル画像

  • 製品名

    • Altair Inspire

  • カテゴリー

    • 最適化事例

  • 産業分野別

    モデル図

    クランクシャフトの挙動を模擬したモデルで機構解析（モーション解析）をおこない、コネクティングロッドのトポロジー最適化をおこないます。ピストンに荷重を設定し、クランクシャフトをモーターで強制回転します。

    Inspire_10

    モーション解析

    ピストンとコネクティングロッドの間にピンジョイントを、クランクシャフトとコネ クティングロッドの間にヒンジジョイントをそれぞれ設定します。 各ジョイントにかかる周期的な荷重を評価します。

    Inspire_11

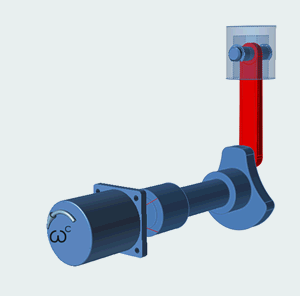

    Inspire_12

    モーション解析を実施してジョイントの荷重を解析

    最適化結果

    モーション解析の結果を利用してトポロジー最適化をおこないます。
    最適化した形状はPolyNURBSでフィッティングをおこない、滑らかな形状でCADファイルに出力可能です。



    • Inspire_13
      図1：リブ形状のトポロジー最適化の計算条件とモデル寸法
