    解析内容
     Gapの磁束密度解析により、磁極の最適化（最小化）をおこなう
    入力条件

     電源周波数　：100KHz

     電源電流　　 ：300A

     加熱時間　　 ：60s

    使用モジュール

     基本モジュール

    解析仕様

     ・モデル　：3D　1/4モデル

     ・解析　　：磁界静解析

     ・メッシュ：セミートメッシュ


    ヨーク最小サイズ　　　  ：0.5[mm]
    プレート最小サイズ 　    ：0.5[mm
    マグネット最小サイズ　 ：1.0[mm]
    空気領域　　　　　　　 ：モデルx2.5



    • jmag22_1
    解析結果
    ●原行磁極解析結果



    ・磁極仕様
    　マグネット　 ：φ55xφ30xt8　FB5N
    　ヨーク　　　：φ52xφ20xt5　S10C
    　プレート　　：φ52xφ20.6xt5　SPCC

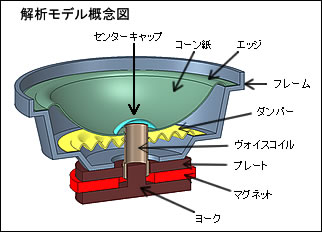

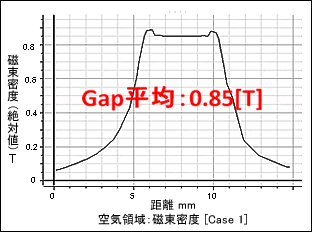

    • jmag22_2

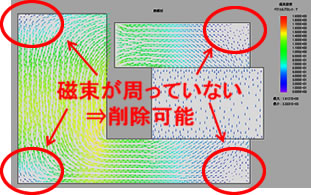

    • jmag22_3
    • jmag22_4
    ●最適化案１（ヨーク、プレートの軽量化）



    　・磁極仕様
    　マグネット 　：φ55xφ30xt8　FB5N
    　ヨーク　　　：φ52xφ20xt5　S10C
    　プレート　　：φ52xφ20.6xt5　SPCC

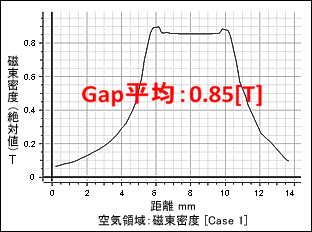

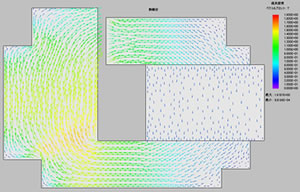

    • jmag22_5
    • jmag22_5
    • jmag22_6
    ●最適化案２（高効率化仕様 ）



     ・磁極仕様
    　マグネット 　：φ55xφ30xt8　FB5N
    　ヨーク　　　：φ52xφ20xt4　S10C
    　プレート　　：φ52xφ20.6xt4　SPCC

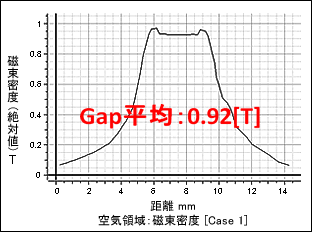

    • jmag22_7

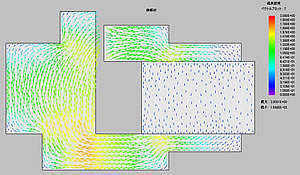

    • jmag22_8
    • jmag22_9

    ●最適化案３（マグネット最適化）



    ・磁極仕様
    　マグネット 　：φ53xφ30xt7.5　FB5N
    　ヨーク　　　：φ50xφ20xt4　S10C
    　プレート　　：φ50xφ20.6xt4　SPCC

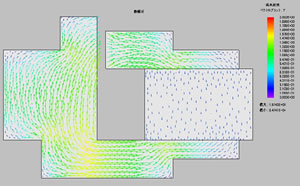

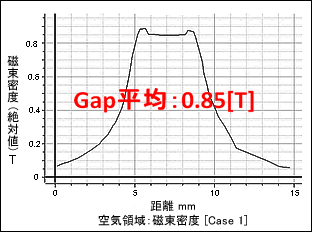

    • jmag22_10
    • jmag22_11
    • jmag22_12
     設計変更前後比較
    • jmag22_13
      Gap磁束密度比較
    • jmag22_14
      重量比較　unit [g]
