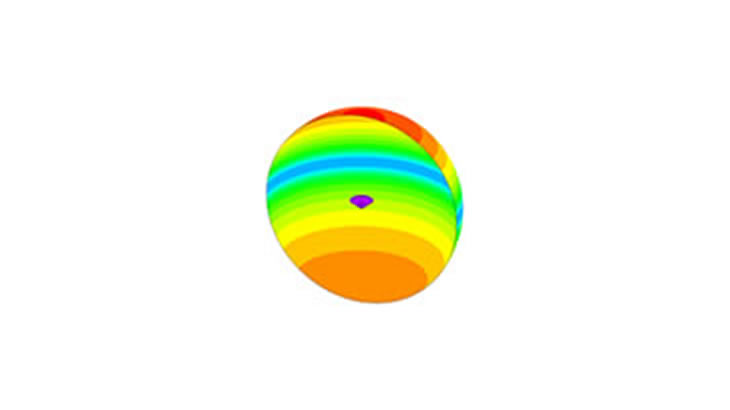

スピーカーの音圧解析

2021.07.12

製品名
- JMAG
カテゴリー
- 電磁界解析事例
産業分野別

概要

JMAGを用いた、スピーカーの音圧解析の事例です。
入力信号により、ボイスコイルが振動し、その振動が振動板から空気に伝わることで、私たちはスピーカーの出力する音を聞くことができます。
この事例では、ボイスコイル加振力（ローレンツ力）を入力信号周波数によらず一定とする、という条件の下で、音圧の周波数特性を評価しています。そのため、正弦波電流を入力信号源としています。

ボイスコイルの加震力を評価するため、電磁力に関係する部品のみを用いた、過渡応答磁場解析をおこないます。入力信号周波数ごとに、解析します。

ヨーク、磁石は加振力によって、ほとんど変位しないと考えられるため、この事例では、それら部品を除いた解析モデルを用いています。まず、固有値解析を行い、固有周波数を調べます。

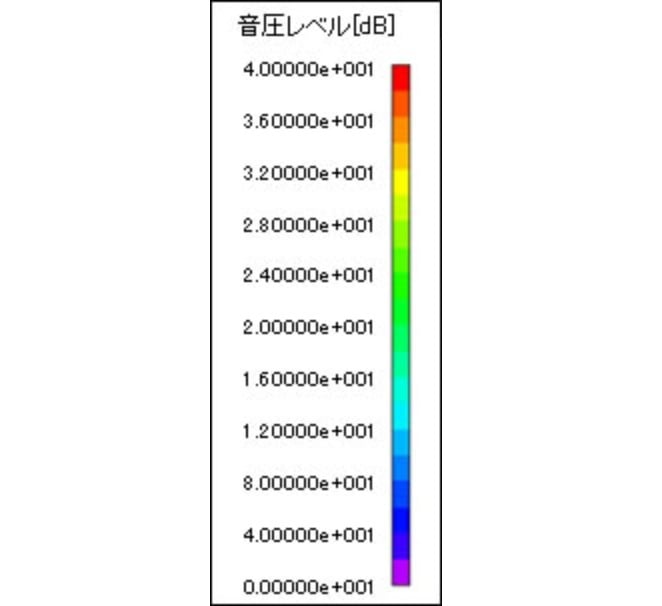

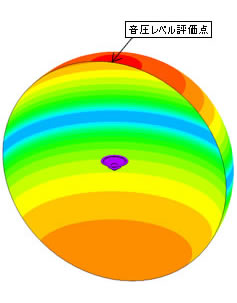

続いて、固有値解析結果および磁場解析結果（加振力の情報）を用いて、入力信号の周波数ごとに、振動解析（速度評価）を実施します。速度評価と同時に、その速度情報から音圧を計算します。この一連の解析をJMAGだけでおこなうことができます。
