電源プラグの挿入

電源プラグの挿入サムネイル画像

  • 製品名

    • Ansys LS-DYNA

  • カテゴリー

    • 構造解析事例

  • 産業分野別

    解説

     電源プラグの挿入の解析事例です。刃受バネ部分は曲げ加工で製造されるため、加工硬化の影響を考慮しています。プラグのブレードと刃受バネの間の摩擦設定によって、挿入時の荷重も評価できます。

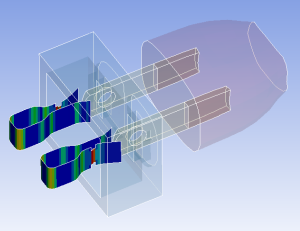

    • plug_insert_plastic_deform-300x231

     刃受バネの加工硬化の考慮（青から赤のグラデーション部分、赤の方が加工硬化の影響が大きい）



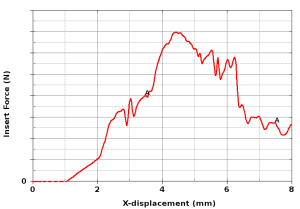

    • Plug_insert_force__disp-300x209
      挿入時の荷重と挿入量の関係

    　　
