電磁濃縮法 各部品の役割
LS-DYNA Ver.R7 から利用可能な磁場解析機能を使うことで、コイルの大変形を考慮した磁場－熱－構造連成解析をLS-DYNA１つだけで実施可能です。

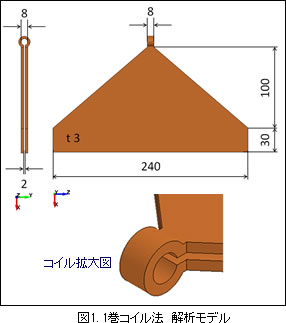

１巻コイル法と呼ばれる高磁場生成手法[1（文献*）]に適用した例を示します。

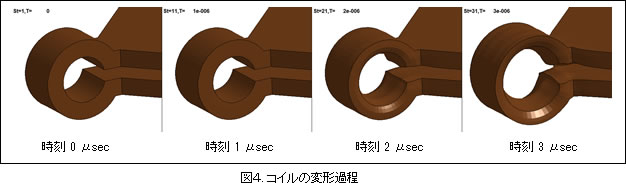

１巻コイルは銅で作成されており、本事例では、時刻 3 μsecまで計算しています。

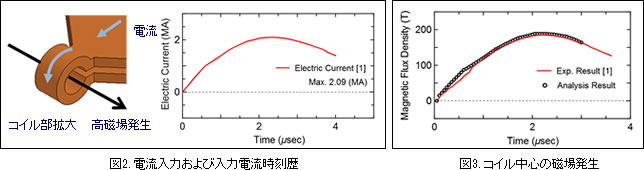

図3に示すように、コイル中心に発生する磁場について、解析結果[2（文献*）]と実験結果[1（文献*）]は良く一致しており、 LS-DYNAの磁場－熱－構造連成解析が高精度であることがわかります。
解析では、銅の電気伝導率をBurgess モデル[3（文献*）]を使って近似しています。
LS-DYNAに実装されているBurgessモデルでは、銅の固体および液体状態の電気伝導率が考慮されます。

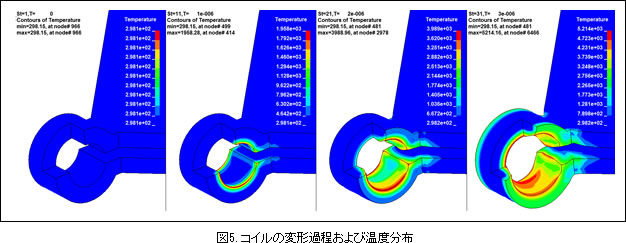

図5に示すように、銅の融点(1358 K)を大きく超えている箇所がありますが、解析では、液体状態として考慮され、その状態での電気伝導率が考慮されています。
