インクジェットの印刷精度は、サテライトの影響を強く受けます。サテライトの形成状況は、インクの物性の他に、吐出速度やノズル形状によっても変化します。特にノズル形状は、シミュレーションをベースに開発すると、実験ベースの開発に比べ、コスト、期間とも大幅に削減することができます。この際、シミュレーションの飛翔途中の液滴形状の再現が重要となります。
OpenFOAMはライセンスフリーの熱流体解析ソフトのため、ライセンス費用を気にすることなく、多人数でシミュレーションを活用した製品設計に利用できます。

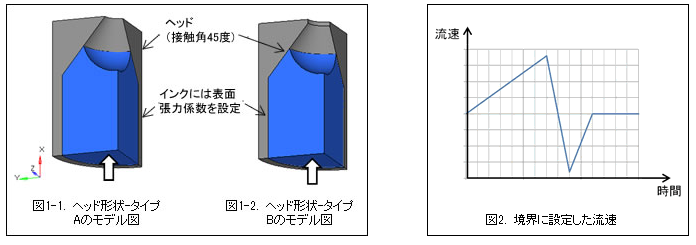

本解析事例では、OpenFOAM®のVOF法のソルバーinterFoamを用いて、図1に示すノズル形状の違いによる液滴形状やサテライトの様子を比較しました。
タイムＢでは、タイプＡに比べ、エッジ部を削り、ホール径を若干広げました。ノズルには接触角をインクには表面張力係数を設定しました。
各ノズルド形状の代表時刻における液滴の様子を示します。ノズルの微小な形状の違いで、液
滴やサテライトの形成状況が変化します。

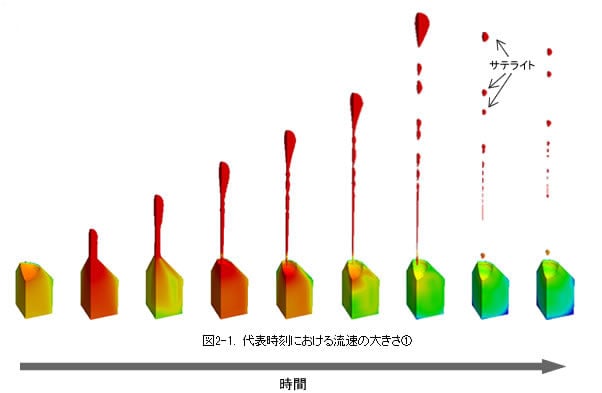

ノズル形状タイプA

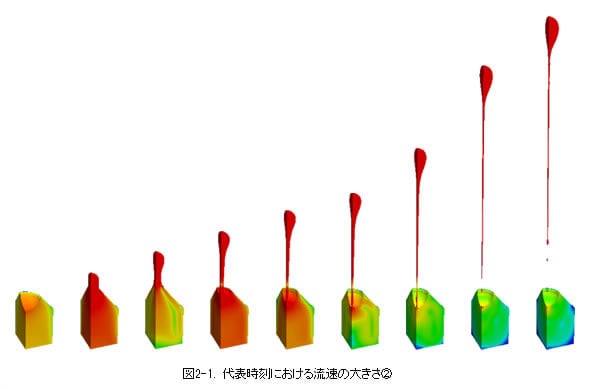

ノズル形状タイプB
・ OpenFOAMは、ノズル形状の違いによる液滴やサテライトの形成状況を予測できるため、インクジェットのノズル開発に活用することができます。
・ 時間テーブルでインクの吐出速度を時間変化で指定することもできます。
・ OpenFOAMでは、様々な非ニュートン流体の粘度モデルを利用することができます
(例えば、PowerLawモデル、Carreauモデル、Herschel-Bulkleyモデル等）
