高流動コンクリート（フレッシュコンクリート）の流動性に影響する項目として、以下の様々な要因が考えられます。
・ モルタルの物性値
・ 粗骨材の物性値、粒径分布
・ 流動障害の隙間の大きさ
・ モルタルと粗骨材の割合 など

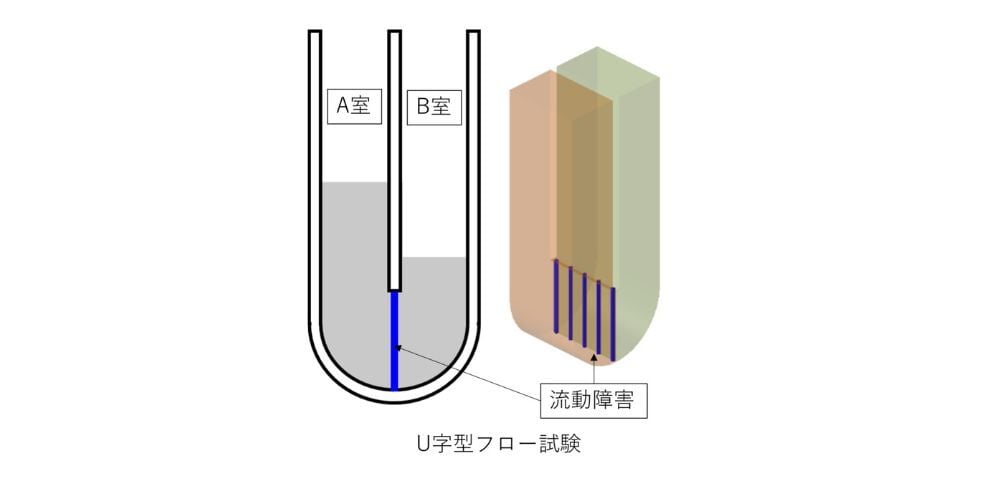

今回は、シミュレーションによって、 U字型フロー試験のコンクリートの流動性を評価した解析事例を紹介します。
弊社独自のカスタマイズを施し、CFD（VOF）－DEMのカップリング解析を行いました。流体部分を自由表面解析（ VOF法）で解くことによって、計算時間の短縮を図っています。
はじめにA室にコンクリートを充填させ、 B室の液面高さの時間変化（充填の早さ）を見ることで流動性を検証します。
粗骨材割合を変更することでモルタルと粗骨材の比率を調整し、流動性の変化を調査しました。
また、粗骨材割合60％のケースで、格子（流動障害）ありとなしの場合を比較しました。
| 粗骨材割合 | 粒子数 | 格子 | |
| ケース1 | 低 | 約3000 | あり |
| ケース2 | 高 | 約6000 | あり |
| ケース3 | 高 | 約6000 | なし |
・A室、B室の上面は大気開放
・Y軸最大の面を対称面
・それ以外は格子を含め、滑りなし壁面
自由表面解析（VOF法）により、モルタルと空気の界面を解きます。
| 密度[kg/m3] | 粘度モデル | |
| 空気 | 1.2 | ニュートン流体 |
| コンクリート（モルタル） | 1517 | Hershel-Bulkleyモデル |
・粗骨材を模擬する粒子の密度：2670[kg/m3]
・初期配置：A室にランダムに配置

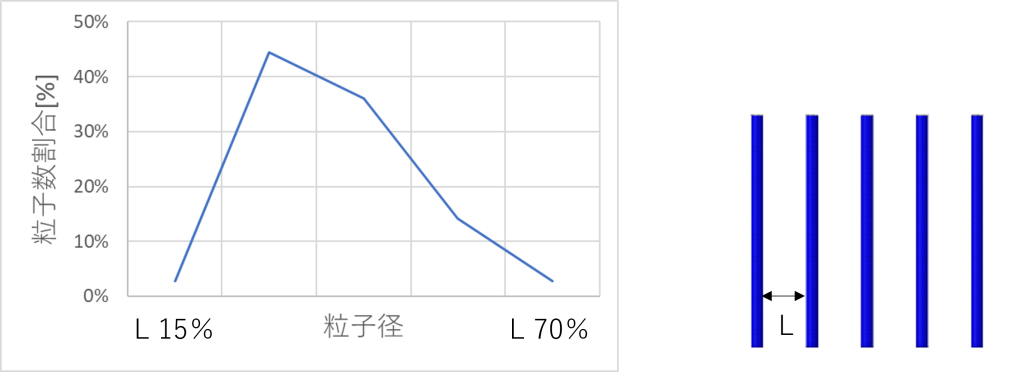

・粒子径分布：格子間隔(Lとする)の15~70%の粒子径

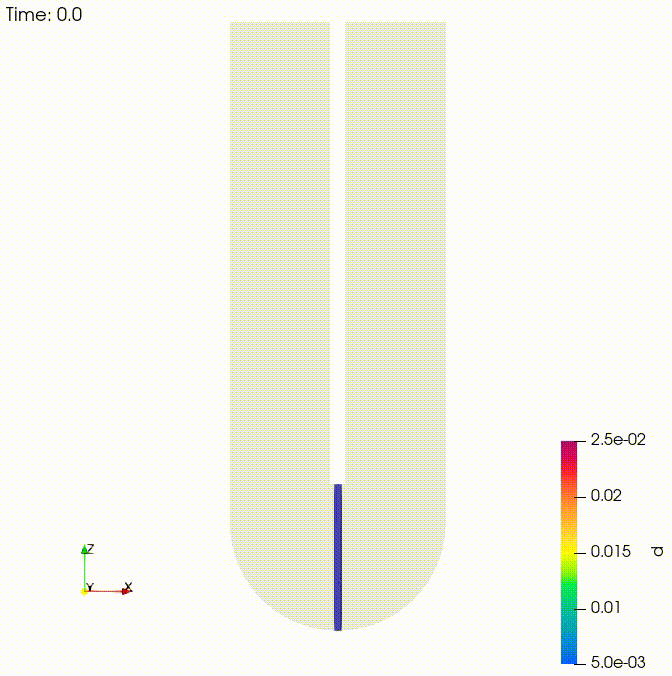

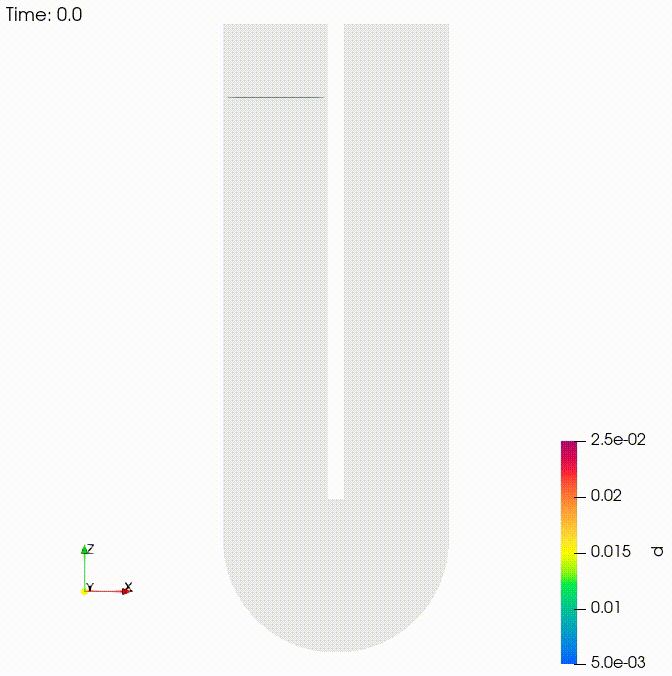

モルタルと空気の界面を半透明の水色、粒子は粒子径で色付けしています。
以上により、シミュレーションによって、粗骨材の割合や格子の有無がコンクリートの流動性へ与える影響を評価することができます。
