１．解析概要

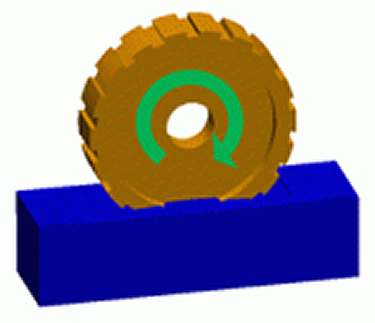

本解析事例では、自由表面解析ソルバーinterFoamと移動物体解析機能を用いて、図１に示すようなオイル中に沈んだギアが回転する際のオイル巻き上げ現象の解析を行いました。
ギアの歯先がオイルを巻き上げることで発生する自由表面挙動を可視化し、潤滑挙動や油膜形成の理解に役立てることができます。
2. 解析結果

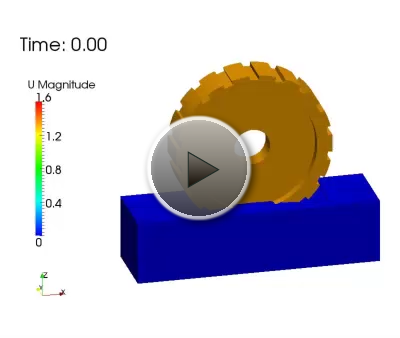

回転ギアとオイルの自由表面挙動を可視化したCFD解析結果を以下に動画で示します。
ギアの下部がオイル中に沈んだ状態でギアが回転することにより、オイルの巻き上げや液滴の発生などの様子がご覧いただけます。
３．まとめ
