Case

解析事例

高速道路橋への適用

高速道路橋への適用サムネイル画像

  • 製品名

    • ACS SASSI

  • カテゴリー

    • 構造解析事例

  • 産業分野別

    目的
    長大スパンを持つ構造物に対するコヒーレンシー/インコヒーレンシーの影響検討

    解析条件
    構造：左図の高速道路モデル（橋梁区間 242[m]）
    地盤：硬質地盤 1300[m/sec]／軟質地盤 200[m/sec]
    埋込の有無：あり（Embed）/なし（SURF）
    入力地震波：最大値0.25[G]の設計スペクトル波
    インコヒーレンシーモデル：Abrahamsonモデル(2005)
    Remark：ACS-SASSI ver3.0による解析

    • sassi-analysis-36-01
    ACS SASSI

    解析結果

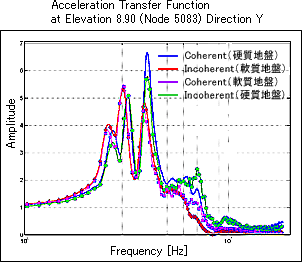

    acsex_10

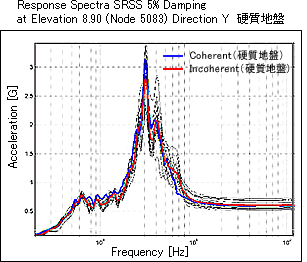

    acsex_11
