多段加工+しごき解析

多段加工+しごき解析

多段のしごき加工解析でブランク材はソリッド要素、工具は剛体でモデル化しています。

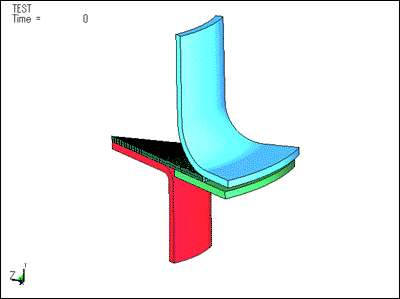

円筒形状であれば、図のように一部分を切り取って解析をおこなう事ができ、これによって計算時間の短縮を図る事が可能となります。
ブランク材の挙動はもちろん、ダイ、パンチ、ホルダーによって徐々に目的形状に成形されていく状態をシミュレートしております。
