概要

段差のあるシュート内における材料輸送する解析事例です。いろいろな粒子サイズを定義しているだけでなく、凝集モデルも考慮しています。

段差部分における粒子の滞留状況や、センサー機能による指定箇所の質量や流量を確認することができます。また、搬送ベルト上の粒子のバランスも確認することが可能です。

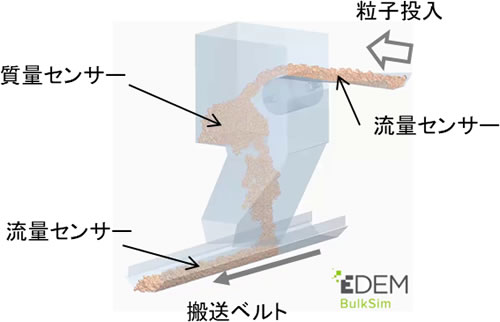

図1にモデルの概要図を示します。



シュートを用いた物体の輸送解析の概要図。

解析結果

流量センサーが示す処理物の流量変化

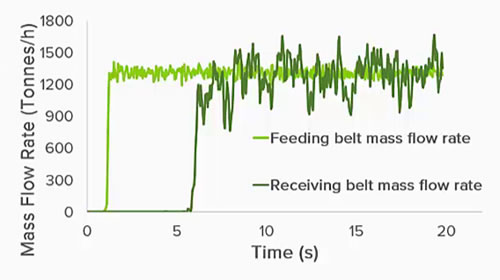

図2に上流と下流に配置した2つの流量センサーが検知した、センサーを通過する物質流量の時間変化を図示します。



輸送路の上流と下流に配置した2つの流量センサーが計測した処理物の流量の図。

質量センサーが示す堆積する処理物の質量変化

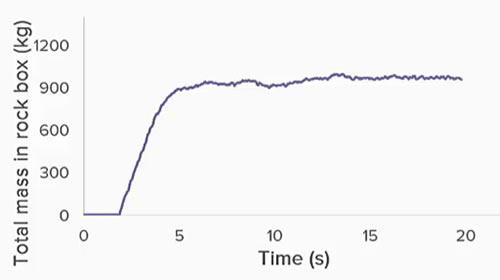

図3に中腹部に配置した質量センサーが検知した、センサー範囲内に堆積した処理物質量の時間変化を図示します。



モデル中腹部に配置した質量センサーが計測した質量の時間変化の図。

流量センサーが示すベルト上の処理物の質量分布の時間変化

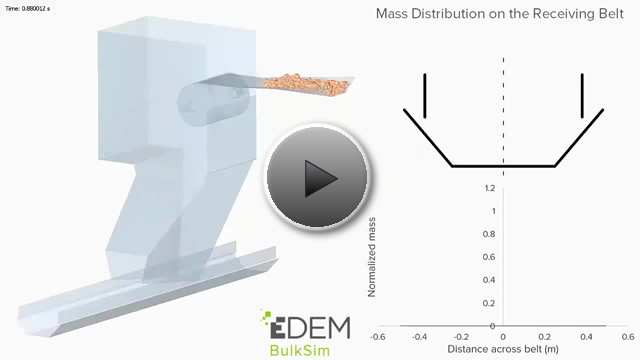

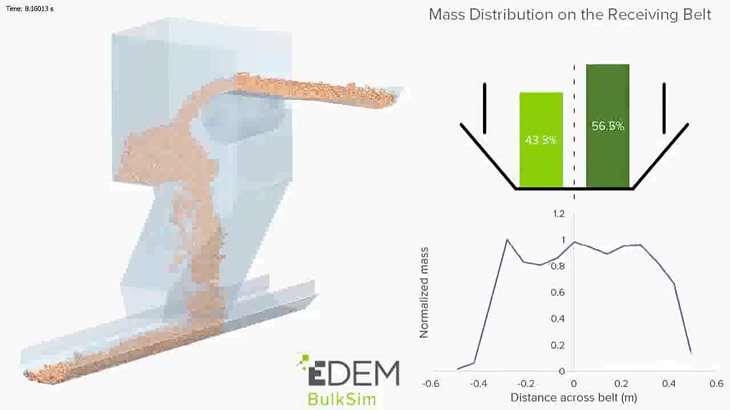

図4の下流の流量センサーが検知した、搬送ベルト上の質量分布の時間変化を搬送アニメーションと合わせて図示します。
