    概要

     汎用流体解析ソフトAcuSolveを利用して撹拌解析を実施し、ブレード設置角による撹拌効率への影響について調査した。
    図1-1に示す撹拌容器内に4枚羽の撹拌機を配置し、一定の角速度で回転した。流体の下半分を着色し、ブレードの設置角30度と70度の場合で、撹拌効率の変化を調査した。



    • acusolve_8_pic_1
    • acusolve_8_pic_2
    • acusolve_8_pic_3



    解析結果

     中心断面における流速と着色部の混ざり具合を示す。
    図2-1 設置角30度の中心断面の流速の大きさとベクトル図
    図2-2 設置角70度の中心断面の流速の大きさとベクトル図
    図2-3 設置角30度の中心断面の流速の着色部の広がり
    図2-4 設置角70度の中心断面の着色部の広がり



    • acu8-

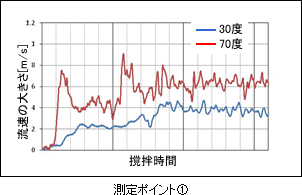

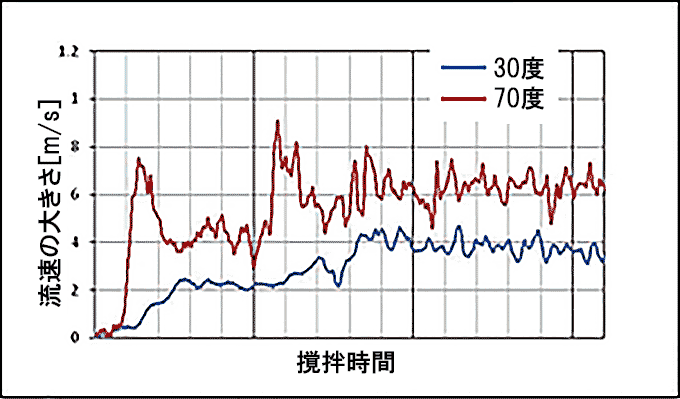

    • 5-1

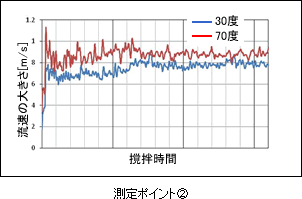

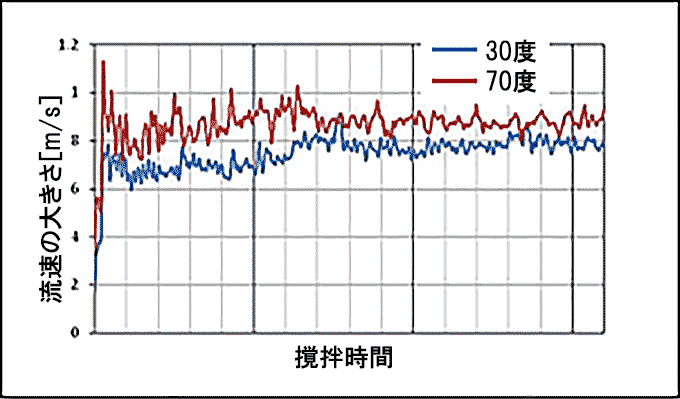

    • acu8-pic5-1

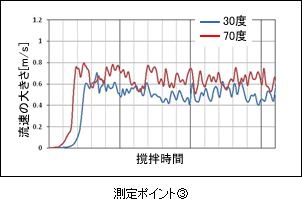

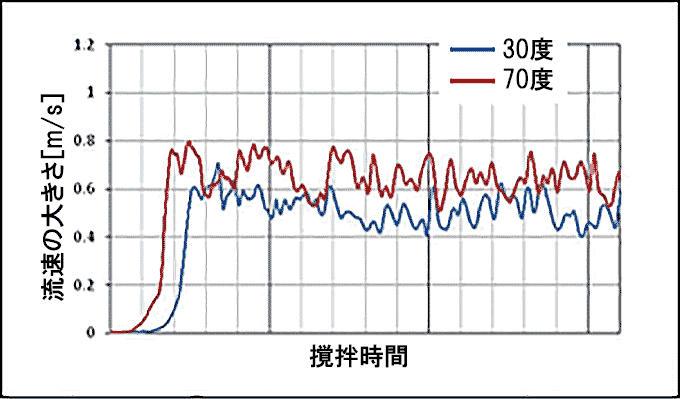

    • acu8-pic6

    攪拌効率の指標

    acu8-pic7

    流速や着色部の広がりを直接確認しただけでは、定量的な攪拌効率の比較は難しい。

    そこで、攪拌効率を示す指標を定義し、ブレード30度と70度の攪拌効率を比較した。

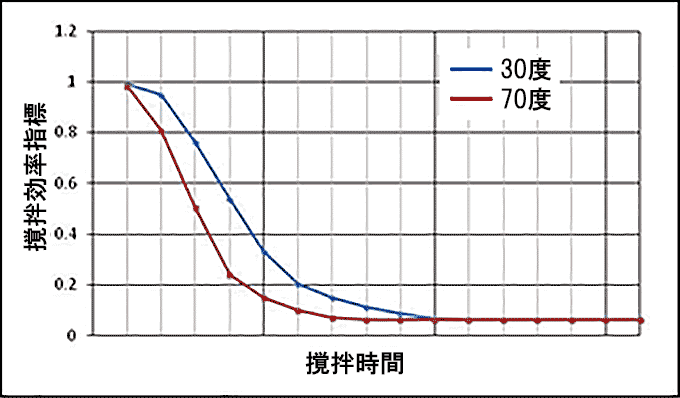

    攪拌効率指標は、各メッシュの濃度と、完全に混ざりあった状態の濃度との差を積算した値で、0に近いほど、器全体で拡散が進んでいることを示す。このため、短時間で指標が0.0に近づく撹拌機ほど、攪拌効率が優れていると見なせる。

    図3-1 設置角30度の中心断面の攪拌効率指標
    図3-2 設置角70度の中心断面の攪拌効率指標
    acu8-pic8









    本解析条件では、ブレード設置角70度の方が、攪拌効率が優れていると結論付けられる。
