解析事例

太陽光パネルの気流解析

10×3 mの太陽光パネルを3列に並べ、正面側から10m/sの風を吹きつけました。
計算は3次元-定常-非圧縮とし、計算領域は、パネル周りの十分大きい領域を設定しました。
また、本サンプルモデルでは、太陽光パネルの片側半分だけをモデル化しました。

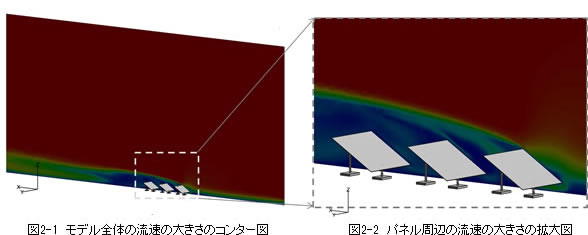

中心断面における流れの様子を示す。

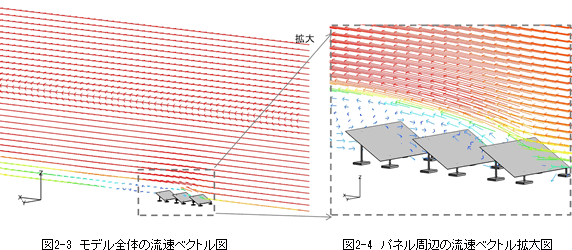

図2-3，2-4 に流速ベクトル図を示します。
パネルの配置間隔や角度を変更した計算を実行する事で、いろいろなパターンのパネル周辺の流れの様子を調査する事ができます。

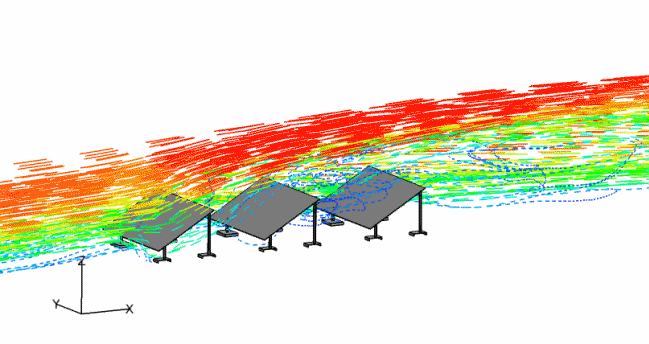

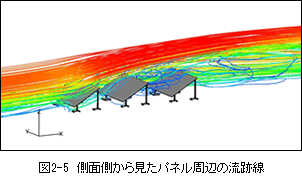

●太陽光パネル周りの流跡線

太陽光パネルの下部を通過する流れや、パネル背面に形成される渦を確認する事ができます。
