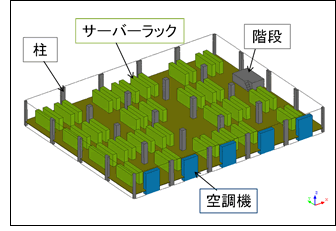

Acusolveによる空調解析の参考事例として、データセンターの概略図を示します。
適切なサーバラックの配置位置、空調機の設定温度や風量、床の通気版の設置場所を、熱流体解析を行うことにより検証する事が出来ます。
床の通気板
・圧力損失を床板のsolidに定義することで、通気板をモデル化します。
サーバーラック
・サーバーラック内の書くブレードの発熱量を、サーバーラックのsolidに定義します。
・サーバーラック背面に、ファンモデル(P-Q特性)を設定し、サーバーラックからの排気をモデル化します。
空調機
・空調機下部に流速境界を定義し、冷却した空気を吹き出させます。
・空調機上部に流速境界を定義し、空気を吸い込みます。
-

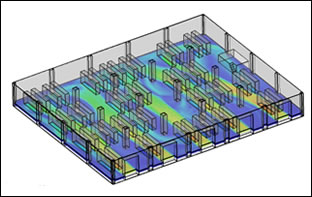

図3-1 床下の空気の流れ -

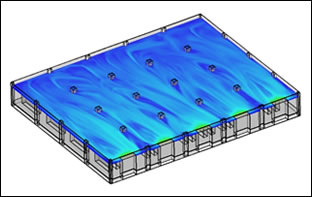

図3-2 天上の空気の流れ
-

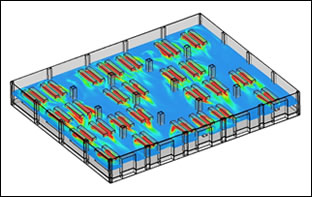

図3-3 中央断面の空気温度
