1.熱成形概要
熱成形(真空成形・圧空成形)は、射出成形に比べ、以下のメリットがある。
① 成形品形状の片側の表面形状のみの金型で成形可能
② 空圧を利用して成形を行うため、金型に要求される強度が小さい
熱成形では、シート状の樹脂に対して、成形品の内側・外側どちらの面で成形を行うかによって、凹型と凸型の2種類が考えられる。

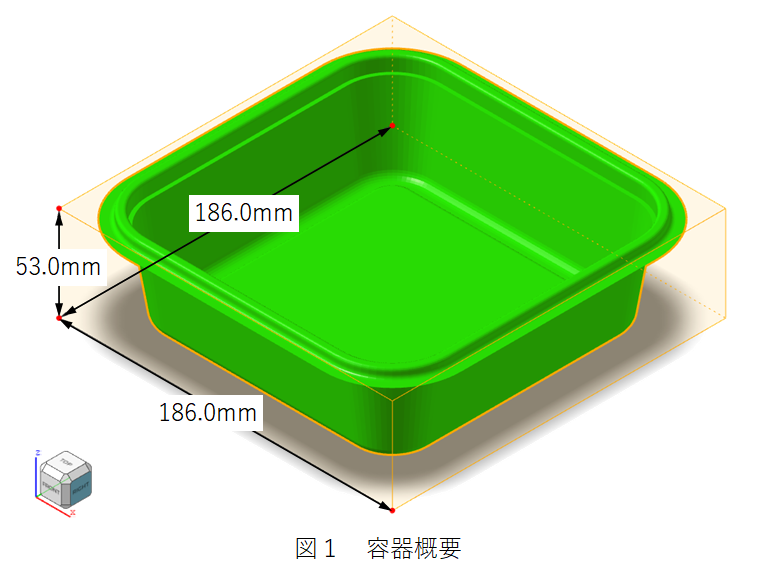

本事例では、図１に示す容器を成形する際、上記の凹型、凸型による違いをシミュレーション結果を用いて紹介する。
2.凹型と凸型
3.金型仕様による板厚分布の差異
右図に示す成形品断面(A-B)で板厚分布及び、板厚変化比*を金型仕様で比較した結果を図６・７に示す。
板厚分布は、最大・最小板厚差は凹型の方が小さく、底面部のみで比較すると凸型の方が小さい。
板厚変化比は、凹型では底面/外周部の形状段差部で、凸型では形状が変化する底面と縦壁の境界部で顕著に大きくなる。

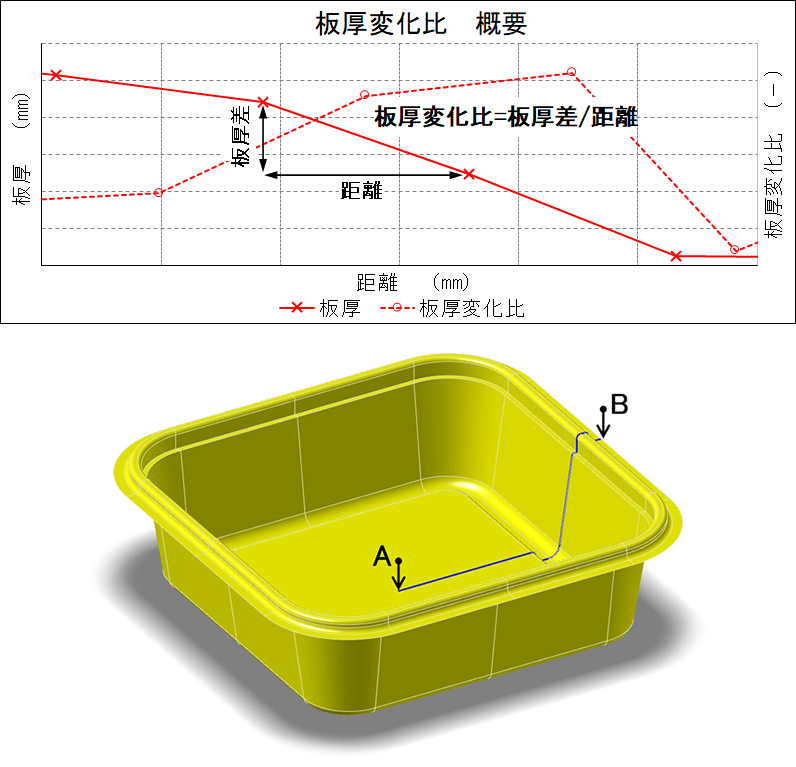

*板厚変化比は、下図の様に距離に対する板厚差を表します。
-

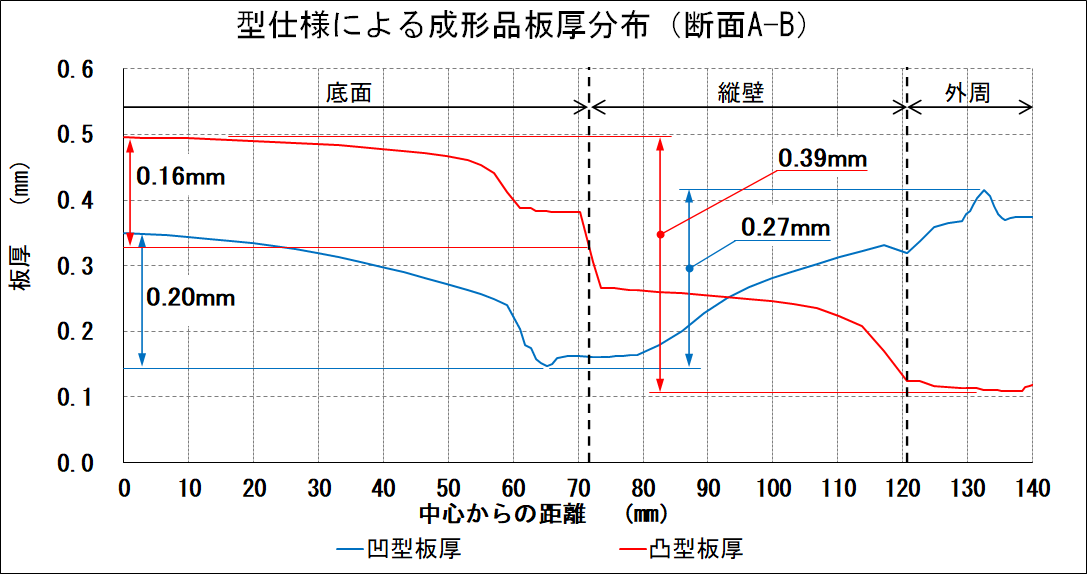

図６ 型仕様による板厚分布比較 -

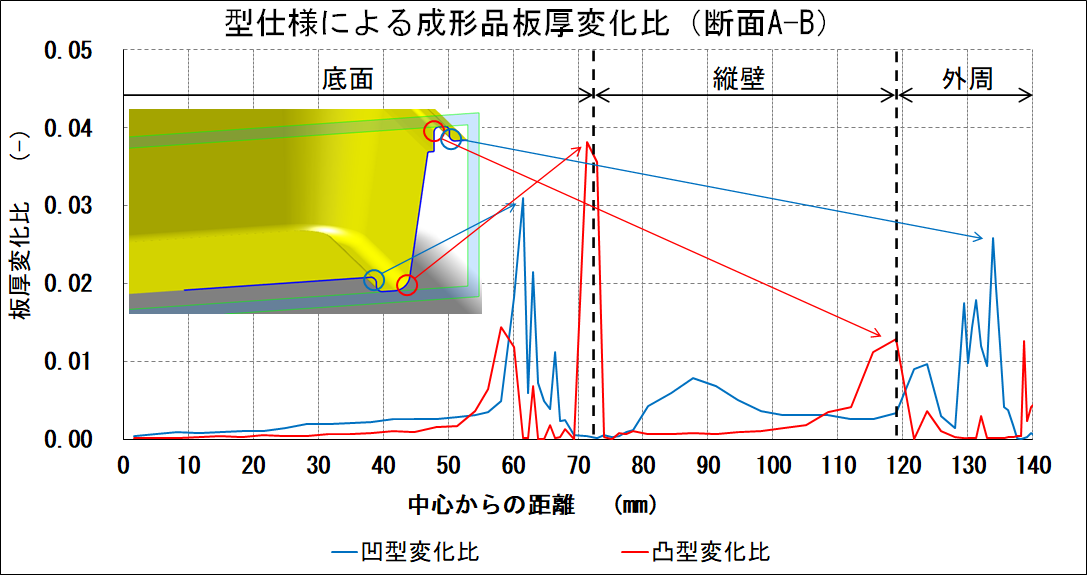

図７ 型仕様による板厚変化比比較
まとめ
