Case

解析事例

シュート内の処理物の輸送解析

シュート内の処理物の輸送解析サムネイル画像

  • 製品名

    • Altair EDEM

  • カテゴリー

    • 粉粒体解析事例

  • 産業分野別

    概要

    段差のあるシュート内における材料輸送する解析事例です。いろいろな粒子サイズを定義しているだけでなく、凝集モデルも考慮しています。

    段差部分における粒子の滞留状況や、センサー機能による指定箇所の質量や流量を確認することができます。また、搬送ベルト上の粒子のバランスも確認することが可能です。

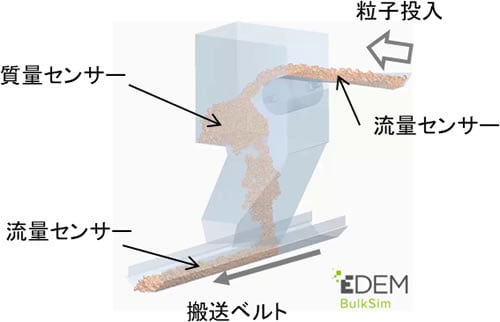

    図１にモデルの概要図を示します。

    • edem15-pic1
      図１　モデル概要

    解析結果

     ●流量センサーが示す処理物の流量変化

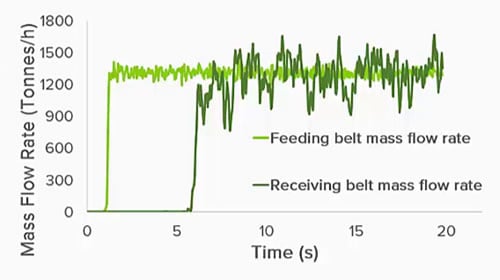

     図２に上流と下流に配置した２つの流量センサーが検知した、センサーを通過する物質流量の時間変化を図示します。

    • edem15-pic2
      図２　流量センサーの結果

     ●質量センサーが示す堆積する処理物の質量変化

     図３に中腹部に配置した質量センサーが検知した、センサー範囲内に堆積した処理物質量の時間変化を図示します。

    • edem15-picc3
      図３　質量センサーの結果

     ●流量センサーが示すベルト上の処理物の質量分布の時間変化

     図４の下流の流量センサーが検知した、搬送ベルト上の質量分布の時間変化を搬送アニメーションと合わせて図示します。

    図４　粒子の搬送状況と搬送ベルト上の粒子バランス（アニメ）
