SAGミル内の鉱石の帯電ボールによる破砕の解析事例

SAGミル内の鉱石の帯電ボールによる破砕の解析事例サムネイル画像

  • 製品名

    • Altair EDEM

  • カテゴリー

    • 粉粒体解析事例

  • 産業分野別

    概要

     直径5mのSAGミルの解析事例です。溝のついた円筒状容器の中に粒子（鉱石と帯電ボール）を配置し、容器を回転させて鉱石を粉砕します。ミル稼働に必要となる電力量の予測や、壁面の摩耗しやすい箇所の調査を行うことができます。

    • edem14-pic1
      図１　モデル概要

    解析結果

     ●粒子速度の可視化

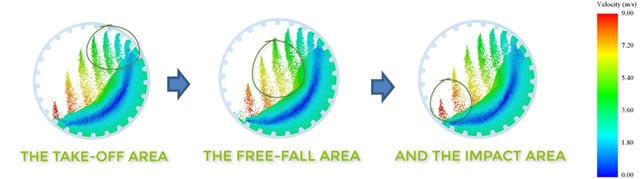

    以下の図２は粒子速度を色で可視化したものです。

    回転によって持ち上げられた粒子が落下して叩きつけられる様子を確認することができます。また、堆積した粒子集団の中心部は周囲と比べて速度が低いことがわかります。

    • edem14-pic2
      図２　粒子速度

     ●消費回転エネルギー

     図３にはミルの回転に消費したエネルギー量を図示します。

    • edem14-pic3
      図３　ミルの回転に必要となるエネルギー

     ●摩擦の予測

     ミルの強く摩耗が起きる箇所を図４に図示しています。

    • dem14-pic4
      図４　摩耗が予想される箇所
