円形パッチアンテナ（PIN給電）

円形パッチアンテナ（PIN給電）サムネイル画像

  • 製品名

    • Altair FEKO

  • カテゴリー

    • 電磁界解析事例

  • 産業分野別

    概要

     PIN給電の円形パッチアンテナを解析した事例を紹介します。
    パッチアンテナは、誘電体基板の表面に放射素子、裏面に地導体板を印刷した平面アンテナです。
    ここで解析するパッチアンテナは、電子情報通信学会エレクトロニクスシミュレーション研究会において、規範問題の一つとして公開されているものです。



    円形パッチアンテナ（PIN給電）のモデル

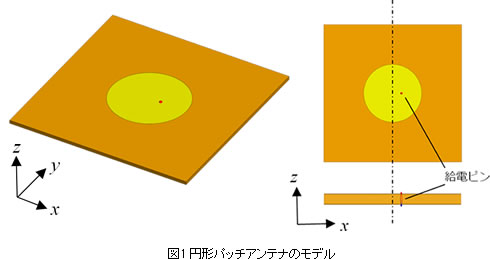

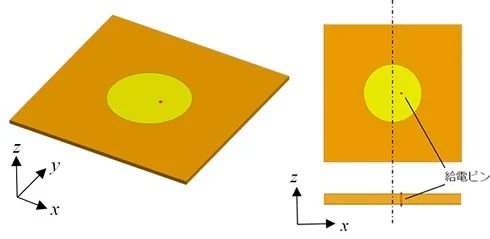

     図1は、円形パッチアンテナ（PIN給電）のモデルです[1][2]。円形パッチは半径16.8mmの完全導体面です。給電PINは中心からX方向に5.1mmだけオフセットして配置します。基板は大きさが80×80×1.53mm3、比誘電率が4.3の誘電体で、裏面は完全導体のグラウンドとします。

    • feko8-1

     [1] 電子情報通信学会エレクトロニクスシミュレーション研究会 http://www.ieice.org/es/est/activities/canonical_problems/
    [2] 平野 拓一、岡部 寛、大貫 進一郎, “電磁界シミュレーション規範問題 －コネクタを含む励振部のモデル化－,” 2014 Microwave Workshops & Exhibition (MWE 2014), ワークショップ07, 2014年12月11日



    解析結果

     このモデルをMoMソルバーで解析した結果を、実測結果[1][2]と合わせて示します。

    feko9-c1

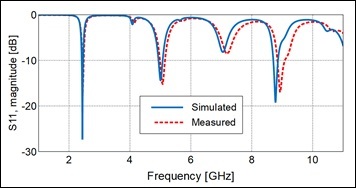

    反射特性（振幅）

    図2：反射特性の振幅
    基本モードの共振周波数は、解析値2.47GHz、実測値2.45GHzで、良好に一致しています（相対誤差0.8%）。

    feko9-c2

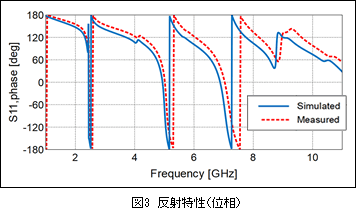

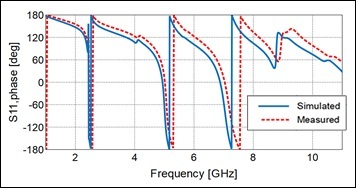

    反射特性（位相）

    図3：反射特性の位相
    基本モード付近では良好に一致しています。

    feko9-c3

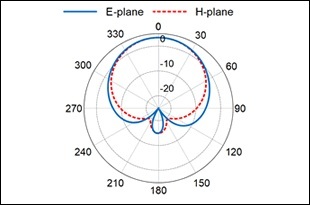

    放射パターン

    図4：周波数2.44GHzの放射パターン

    まとめ

     算出したSパラメータは、実測結果とよく一致していることが確認できます。
