凱旋門の地盤-構造連成解析例

凱旋門の地盤-構造連成解析例サムネイル画像

  • 製品名

    • ACS SASSI

  • カテゴリー

    • 構造解析事例

  • 産業分野別

    • sassi-analysis-33-01

    〈目的〉
    　凱旋門の地震波の影響検討



    〈解析条件〉

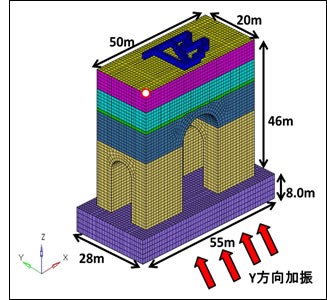

    　・構造物 ： 上図の凱旋門
    　　　　　　＊高さの違うアーチが二つ重なる構造
    　　　　　　   ＊材質：コンクリート

    　・地盤 　： Vs=500 [m/sec]　

    　・入力地震波 ： ELCENTRO NS 最大0.32 [G]

    　・コヒーレント解析
    　　＊総節点数 ： 40,129
    　　 ＊相互作用節点数 ： 3,780
    　　 ＊計算周波数ステップ ： 80
    　　 ＊解析環境 ： CPU 3.7GHz 4コア/ メモリ128GB /3並列

    　・解析時間 ： 11時間

    　・モデル上の白点 ： 相対変位、 絶対加速度計算節点

    ACS SASSI

    解析結果

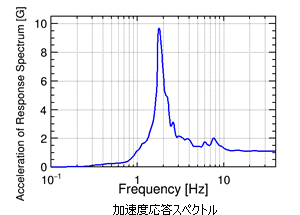

    節点ごとに加速度伝達関数、加速度応答スペクトル、絶対加速度、相対変位を 計算できます。さらに変位と加速度の時刻歴も計算できます。

    acsex_15_r3_c1B_01
    acsex_15_r3_c9B_02
    acsex_15_r5_c2B_03
    acsex_15_r6_c10B_04
    acsex_15_r8_c2B_05
    acsex_15_r9_c10B_06

    相対変位の時刻歴アニメーション(200倍)
