ソレノイドバルブの解析

ソレノイドバルブの解析サムネイル画像

  • 製品名

    • JMAG

  • カテゴリー

    • 電磁界解析事例

  • 産業分野別

     ソレノイドバルブの解析事例です。

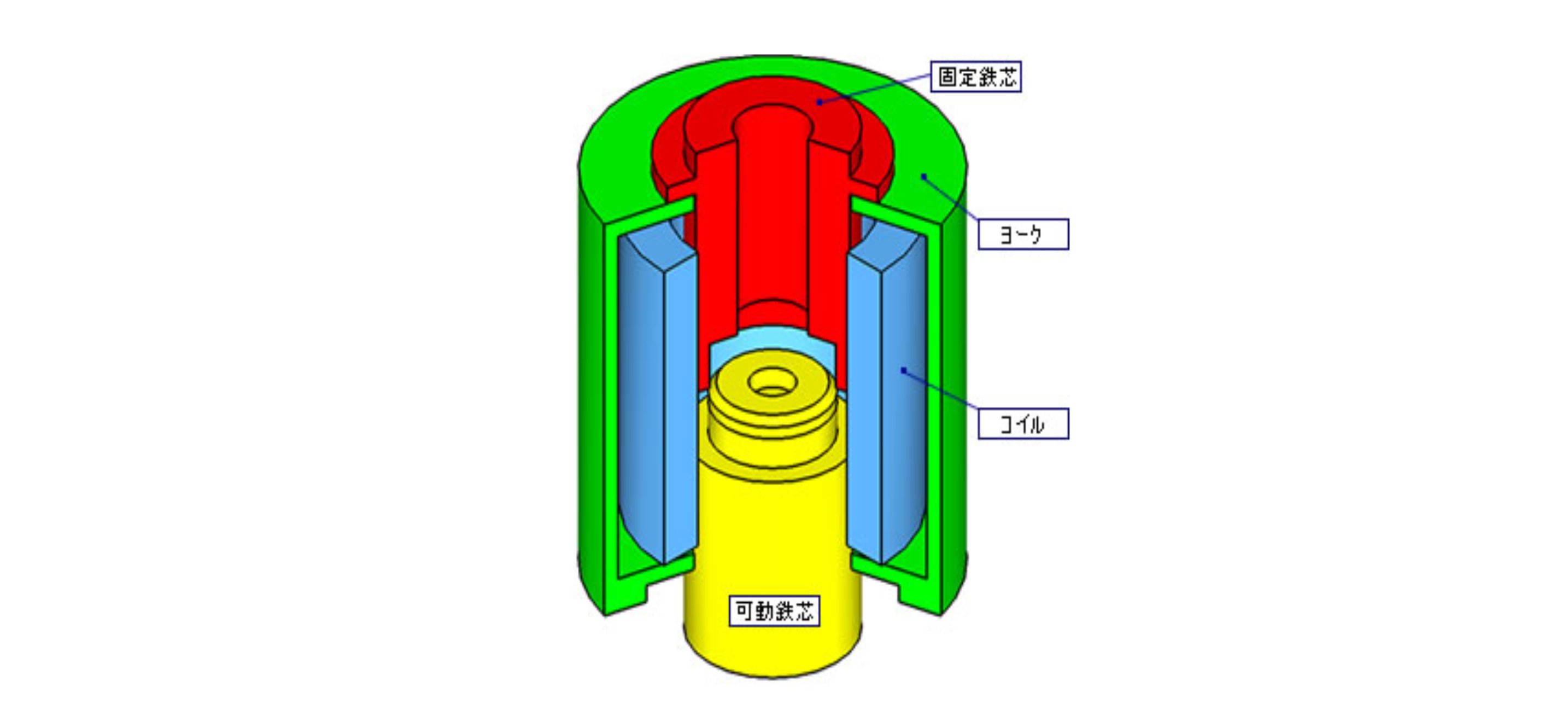

    コイルに定常電流を流すことにより、鉄芯同士の互いに引合う力（吸引力）を利用したバルブです。



      解析対象は軸対称なので、2次元軸対象モデルを利用しています。
    可動鉄芯の位置を準静的な運動条件を用いて、変化させ、可動鉄芯の変位量と吸引力の関係を評価することができます。

    • jmag16_1



    解析結果

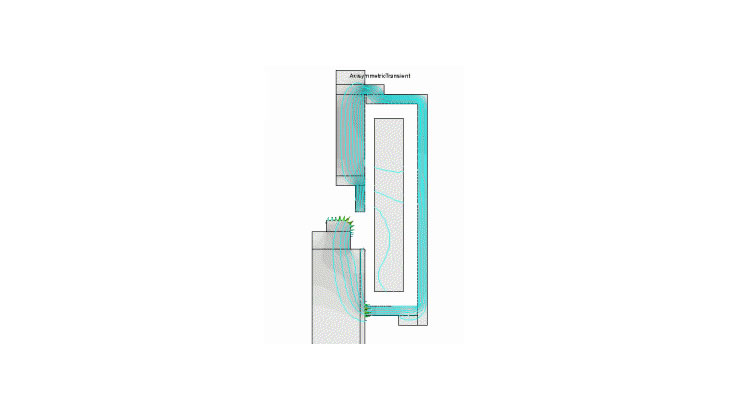

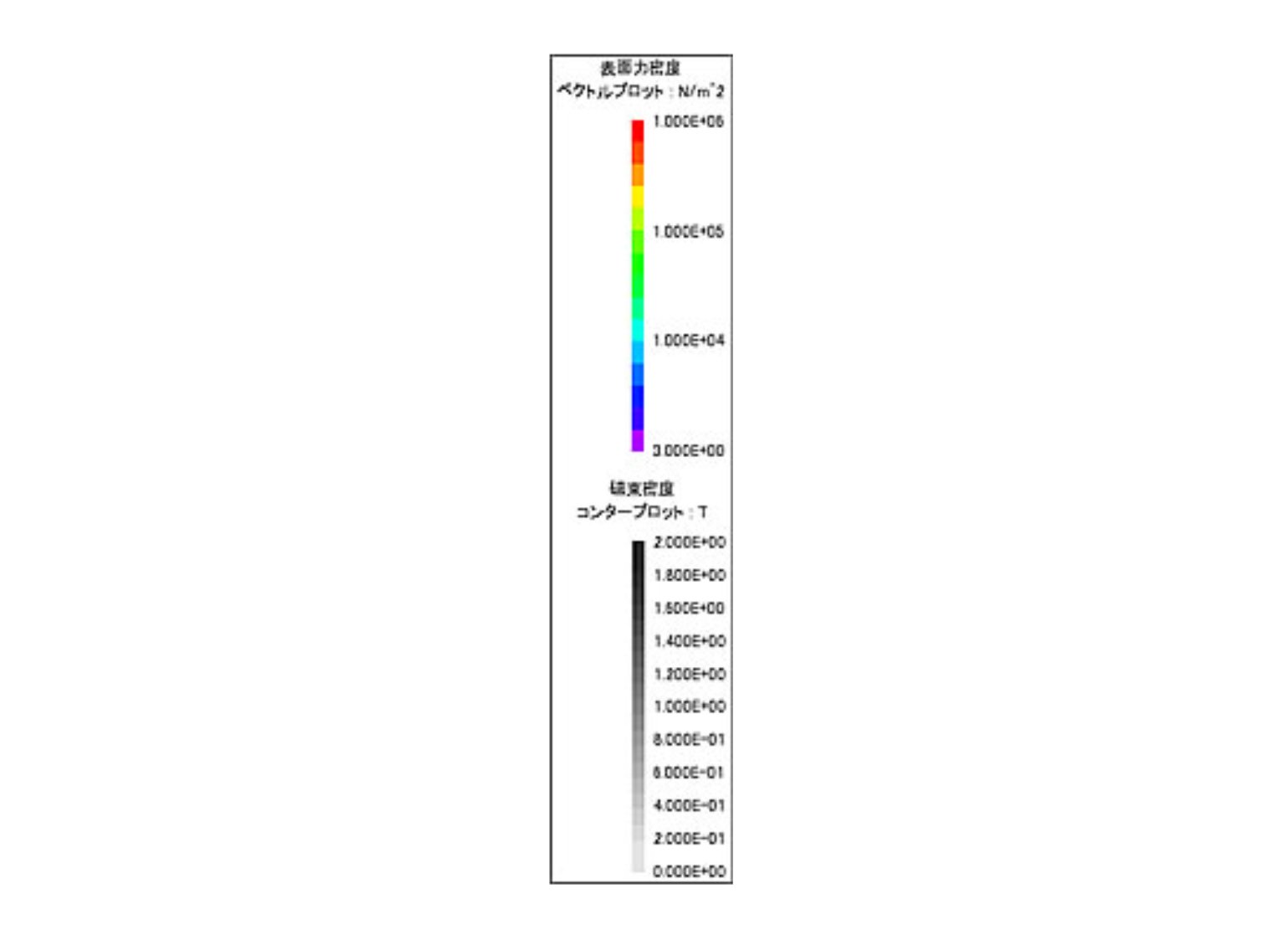

     吸引力に関連する物理量である表面力密度、磁束密度分布（絶対値）と磁束の流れ（水色線）をプロットしたアニメーションは以下のようになります。
    • jmag16_2
    • jmag16_3

     吸引力と可動鉄芯変位量の関係は右図のようになります。JMAGでは、容易に、このような物理量を取り出すことができます。
