ヨリ線の周波数特性解析

ヨリ線の周波数特性解析サムネイル画像

  • 製品名

    • JMAG

  • カテゴリー

    • 電磁界解析事例

  • 産業分野別

     ヨリ線の周波数特性解析の事例です。

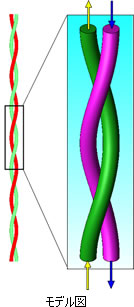

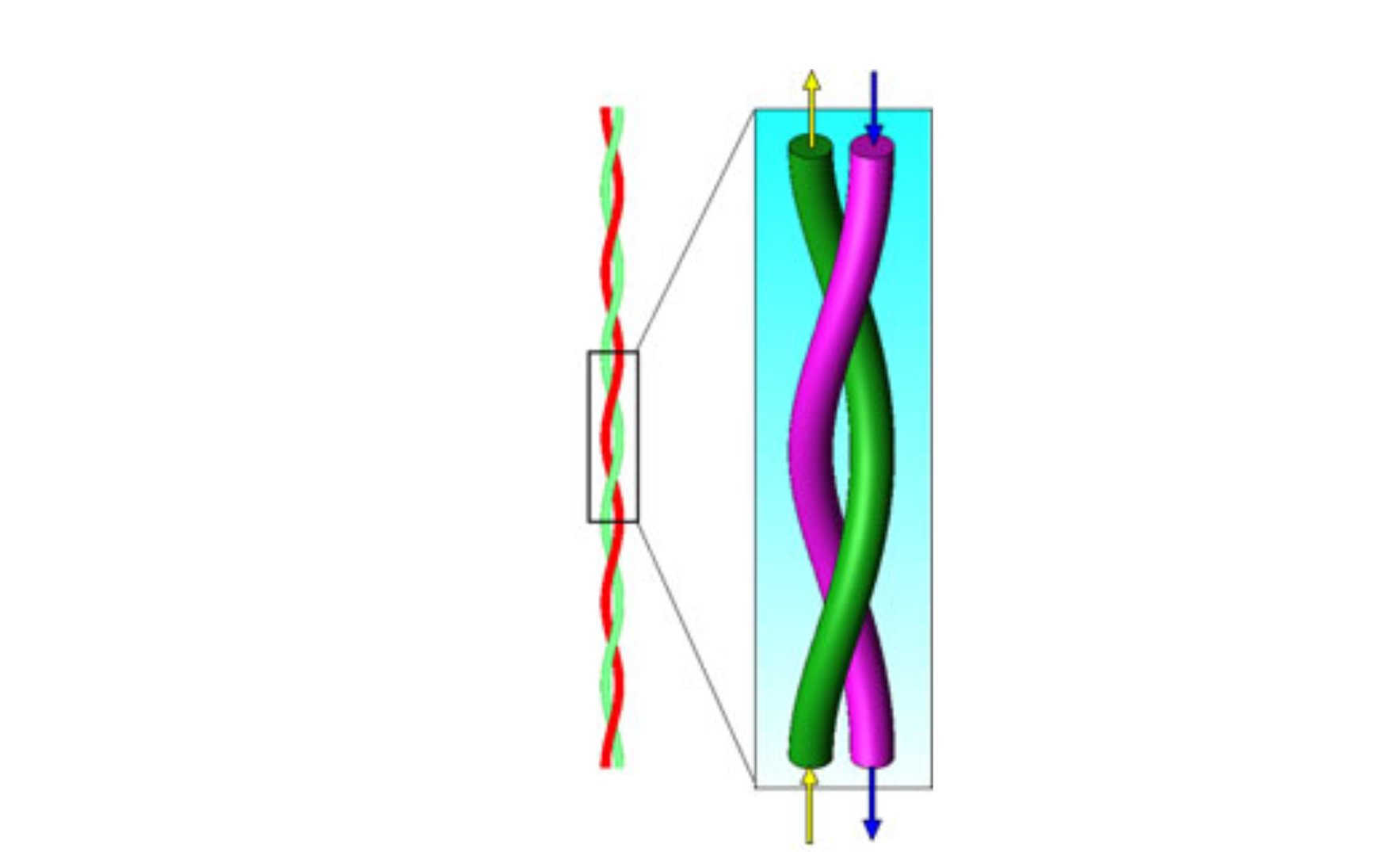

    周期的な形状であるため、部分的に切り出した解析モデルを作成します。
    回路エディタで電流の流れる方向、流れる領域、導線の電気的なつながりを設定し、解析をおこないます。
    • jmag17_1
    • jmag17_2



    解析結果

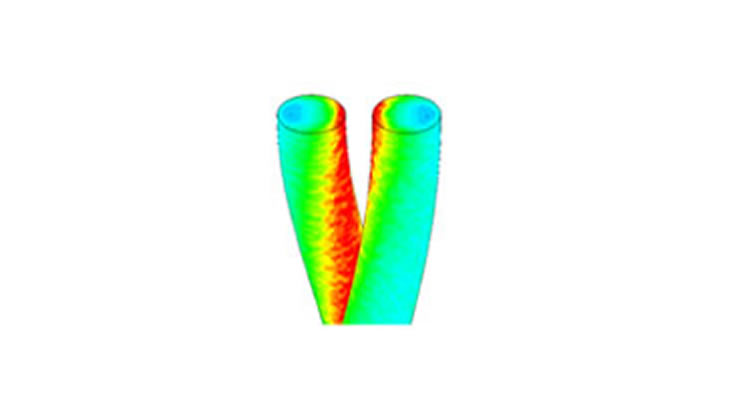

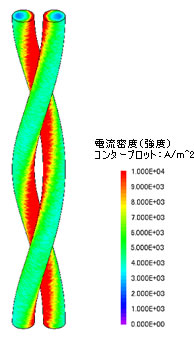

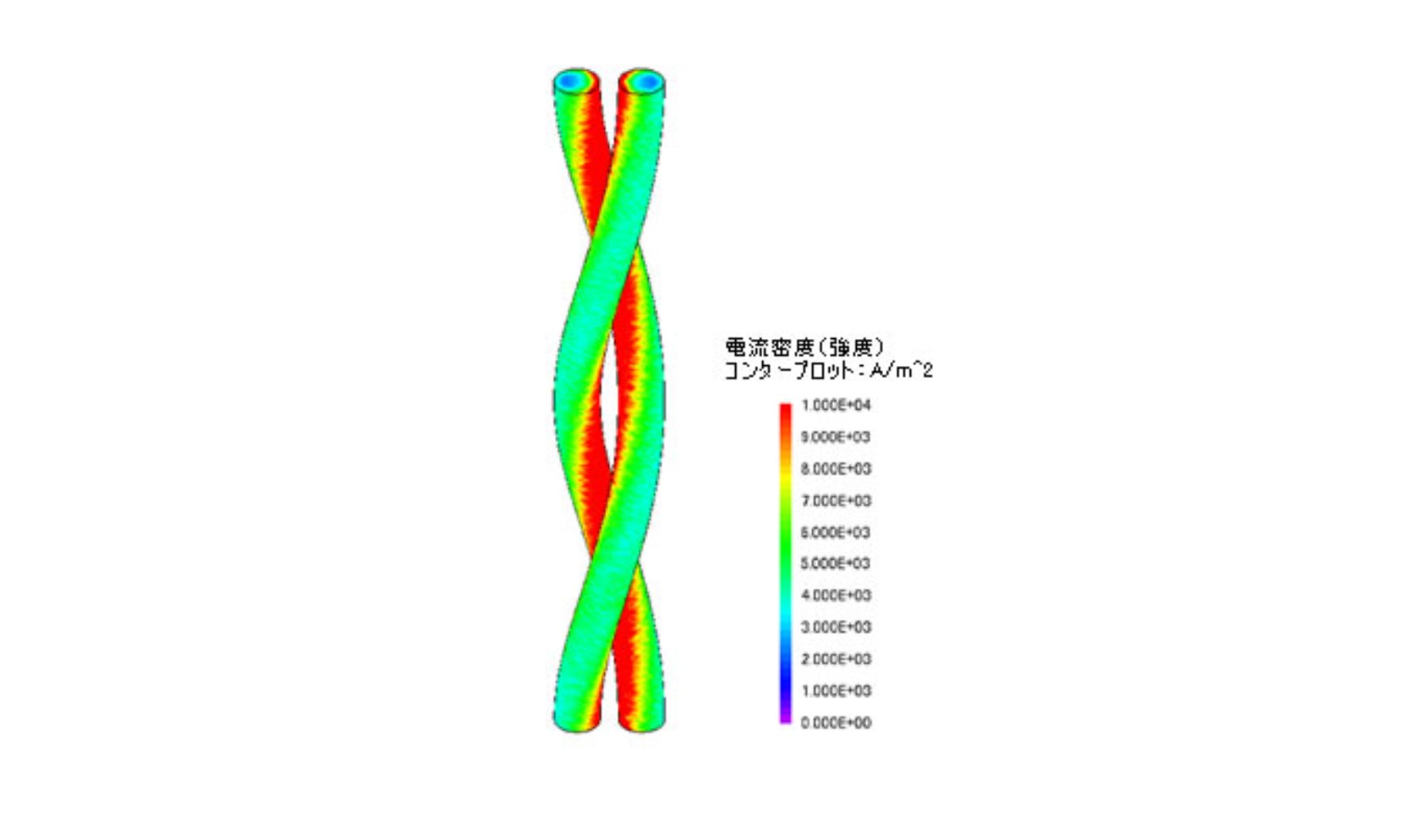

     解析結果として、電流密度（強度）の絶対値を示します。

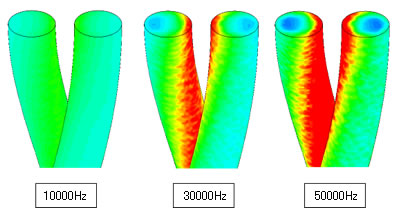

    入力電流の周波数が上昇するにつれ、電流密度分布の偏りが顕著になる様子がわかります。
    また、導線に流れる電流値などを出力できるので、インピーダンスやインダクタンスの周波数特性を評価できます。

    • jmag17_3
    • jmag17_4
