  Advanced+

 Advanced+ライセンスでは、Advanced に Form3D と TSEBM の両方の機能が付加されます。

■ Form3D(3Dブロー成形)

Form3Dでは、EBMで計算した薄板要素のパリソンメッシュをソリッド要素に変換して、ブローアップ~冷却までの成形プロセスをシミュレーションします。薄板要素では再現できないPL面での板厚変化がForm3Dで表現できるようになります。

・パリソンメッシュのソリッド要素化  ソリッド要素を用いた解析

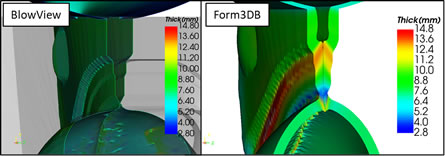

薄板要素では、再現出来ないPL面での板厚変化が表現可能

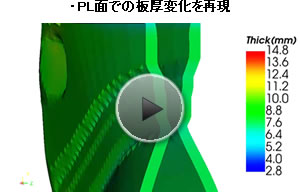

・PL面での板厚変化を再現



BlowView

■ Twin Sheet Extrusion Blow Molding (ツインシート押出ブロー成形)

通常のEBM(押出ブロー成形)では円筒形状のダイでパリソンを生成しますが、TSEBMでは二枚の並行平板を押し出すダイを用いてパリソンを生成します。 TSEBMではこの工程をシミュレーションします。

左右の型とは、別に中央部にも型が存在
中央の型に向けて左右の型を移動左右の型に負圧を掛けて成形中央の型移動させ、型を閉じてブローアップ‘

成形過程の押出シート板厚変化(mm)1   成形過程の押出シート板厚変化(mm)2

成形過程の押出シート板厚変化(mm)

シート内側樹脂温度分布(℃)シート外側樹脂温度分布(℃)

内面側は樹脂温度の低下が小さく、中間の型を移動する事で、シート内面にインサート部品を溶着し易くなります。
