  ParisonMaker(パリソン・メーカー)- BlowView支援ツール -

押出ブロー成形のパリソン板厚は、ダイの開口率以外にも、ダイ押出時のスウェル効果(ダイ出口に対する肉厚増加)・ドローダウン効果(自重による垂れ下がり)により、押出完了時のパリソン板厚が決定します。
ブロー成形シミュレーションソフトBlowViewでは、パリソン押出時のスウェル効果・ドローダウン効果を開発元NRCが組み込んだ実験式を用いて表現しており、幅広いダイサイズに適用可能ですが、条件によっては、実機と差が生じ、組み込まれている実験式では再現が困難なケースがあります。
ParisonMakerは、テラバイト独自のモデル式により、BlowView同様にスウェル効果・ドローダウン効果を考慮したパリソン形状を算出します。またスウェル効果・ドローダウン効果を幅広くカスタマイズすることができ、実機のパリソン形状を容易に再現することができます。

ParisonMakerはテラバイト開発のBlowView支援ツール(有償ソフト)です。
本製品については、こちらからお問合せください。




■ 特長&機能

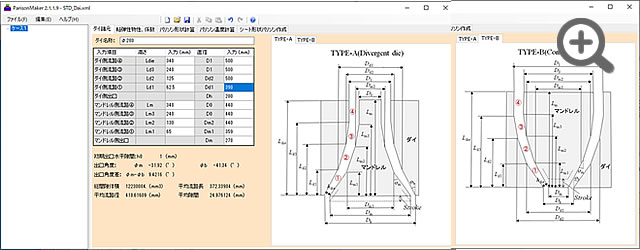

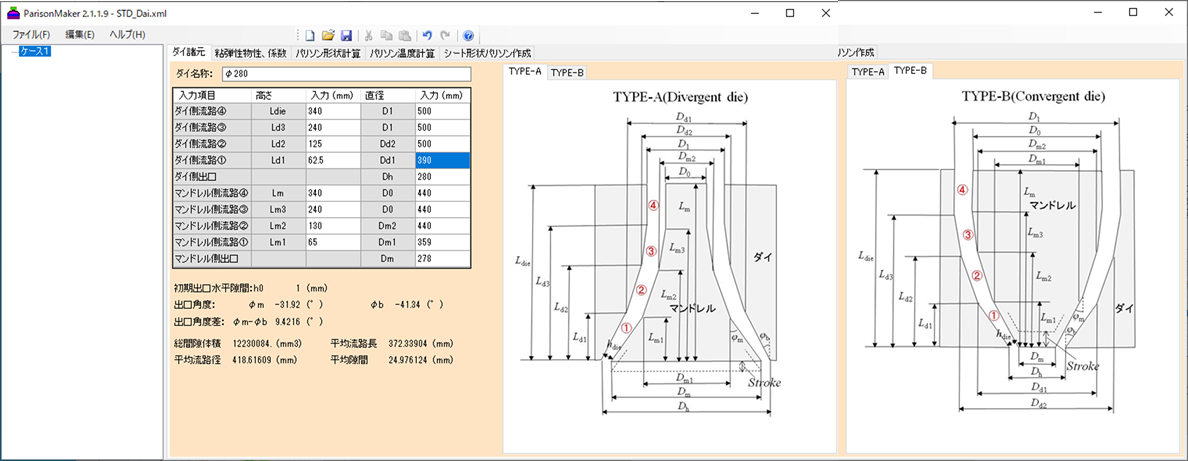

① BlowViewと同様なダイ形状設定

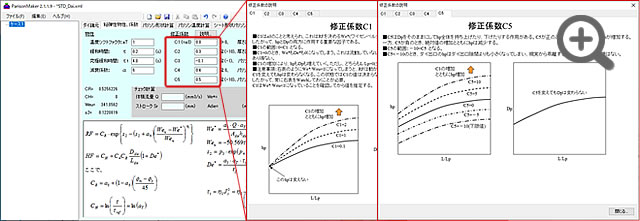

② スウェル係数の容易な設定

③ スウェル/ドローダウン効果を容易に再現

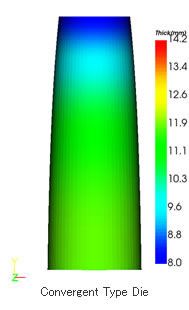

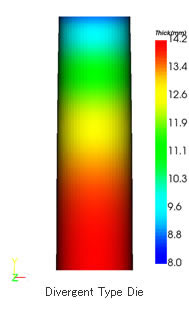

  ③-1:Die Typeによる差異を表現

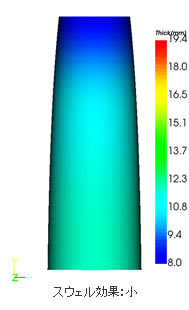

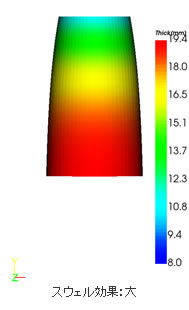

  ③-2:スウェル特性のカスタマイズ例

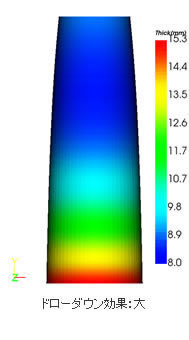

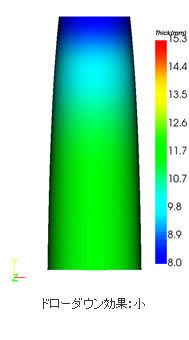

  ③-3:ドローダウン特性のカスタマイズ例



④ 安定したパリソン形状の算出

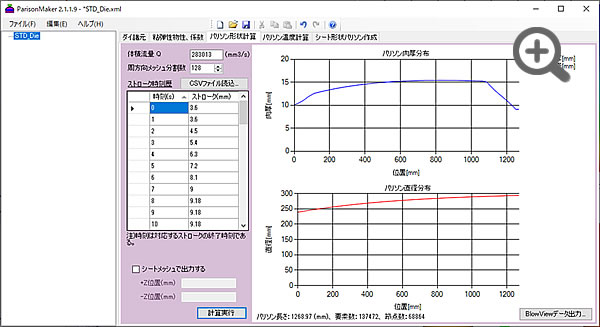

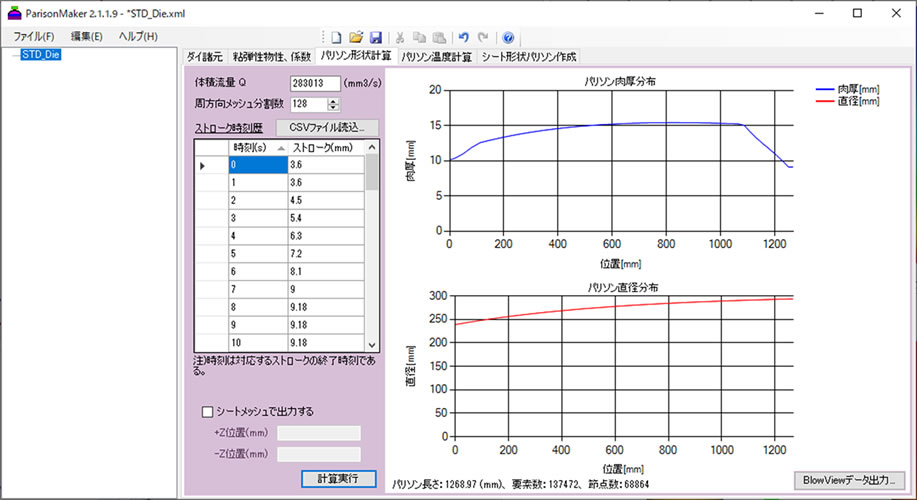

押出条件(体積流量・押出時間)、メッシュ分割数を設定
⇒ パリソン板厚/径やパリソンメッシュ数が即座に確認可能



⑤ BlowView用ファイルの出力

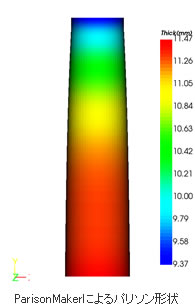

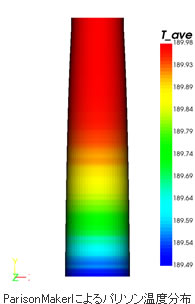

ParisonMaker+BlowView解析結果 板厚分布&温度分布



ParisonMakerの利点

実機のパリソン形状(径、板厚)の計測データがあれば、材料物性データが無くてもパリソン形状の合わせ込みが可能です。

BlowViewでは、スウェル/ドローダウン特性を表現する係数は、粘弾性特性に依存しているため、合わせ込みを実施する際、材料物性が必要となります。

ParisonMakerでは、独自の係数を利用しているため、材料データが無くても容易にスウェル/ドローダウン特性の合わせ込みが可能です。
